PLC的BCD码到二进制数变换指令(BIN)应用及注意要点

    BCD码到二进制变换指令BIN是将源元件中的BCD码转换成二进制数并送到目标元件。其数值范围：16位操作为0～9999；32位操作为0~99999999。BIN指令的使用方法如图5-23 (a)所示。当X0为ON时，将源元件K2X0中BCD码转换成二进制数送到目标元件D10中去。

    使用BIN指令时应注意：

    ①源数不是BCD码时，M8067为ON（运算错误），M8068（运算错误锁存）不工作，为OFF。

    ②由于常数K自动进行二进制变换处理，因此，不可作为该指令的操作数。

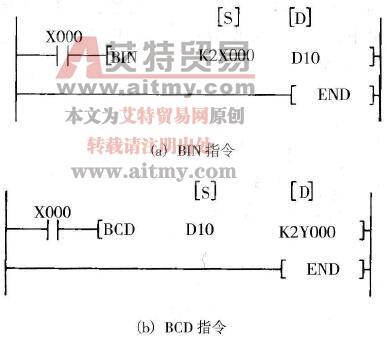

    图5-23    二进制数与BCD码变换指令说明
