PLC二进制加法指令(ADD)的应用及注意要点

    加法指令ADD是将指定的源元件中的二进制数相加，结果送到指定的目标元件中去，如图5-25所示。当执行条件X0为ON时，[D10]+[D12]→[D14]。如图5-26中的ADD加法指令表示将D6和D3中的数据相加后传送到Y7~Y0。

    图5-25    二进制加减法指令说明

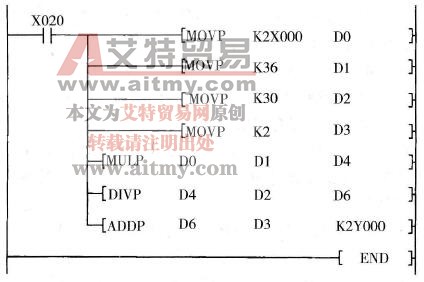

    图5-26    加法指令的应用

    使用ADD指令时应注意：

    ①加法指令ADD有3个常用标志。M8020为零标志，M8022为进位标志。

    如果运算结果为0，则零标志M8020置“1”。如果运算结果超过32767（16位）或2147483647 (32位)，则进位标志M8022置“1”。如果运算结果小于-32767（16位）或-2147483647 (32位)，则借位标志M8021置“1”：

    ②在32位运算中，被指定的字元件是低16位元件，而下一个元件为高16位元件。源元件和目标元件可以用相同的元件号。

    ③若源元件和目标元件号相同而采用连续执行的ADD、(D) ADD指令时，加法的结果在每个扫描周期都会改变，此时ADD指令一般采用脉冲执行型；

    ③四则运算都是代数运算。
