PLC触点型比较指令说明

    FX2N系列比较指令除了前面使用的比较指令CMP、区间比较指令ZCP外，还有触点型比较指令。触点型比较指令相当于一个触点，执行时比较源操作数[S1]和[S2]，满足比较备件则触点闭合。源操作数[S1]和[S2]可以取所有的数据类型。以LD开始的触点型比较指令接在左侧母线上，以AND开始的触点型比较指令应与有其他触点或电路串联，以OR开始的触点型比较指令应与其他电路并联，各种触点型比较指令见表5-2。

    表5-2    各种触点型比较指令

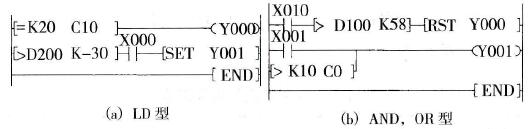

    在图5-20 (a)中，当C10的当前值等于20时，Y0被驱动，D200的值大于十进制数K-30且X0为ON时，Y1被SET指令置位。在图5-20 (b)中，当X10为ON且D100的值大于十进制数K58时，Y0被RST指令复位，X1为ON或十进制数K10大于C的当前值时，Y1被驱动。

    图5-20    触点型比较指令说明
