S7-200 PLC LD、LDN和=指令说明

    LD (Load)：动合触点与起始母线连接指令。每一个以动合触点开始的逻辑行（或电路块）均使用这一指令。

    梯形图符号：

   LDN (Load Not)：动断触点与起始母线连接指令。每一个以动断触点开始的逻辑行（或电路块）均使用这一指令。

    梯形图符号：

    =： (Out)：线圈驱动指令。用于驱动各类继电器的线圈。

    梯形图符号：

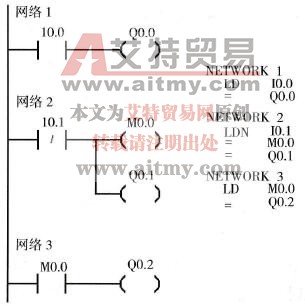

   LD、LDN、=：指令的使用方法如图7-1所示。

    图7-1    LD、LDN、=指令的应用

    说明。

   (1) LD与LDN指令用于与起始母线相接的触点，也可与OLD、ALD指令配合，用于分支电路的起点。

   (2)=指令是驱动线圈的指令，用于驱动各类继电器的线圈，但梯形图中不应出现输入继电器的线圈。

   (3)并行的=指令可以使用任意次，但不能串联使用。
