S7-200 PLC A和AN指令说明

    A(And)：用于单个动合触点与前面的触点（或电路块）串联连接的指令。

   AN (And Not)：用于单个动断触点与前面的触点（或电路块）串联连接的指令。

    A、AN指令的使用方法如图7-2所示。

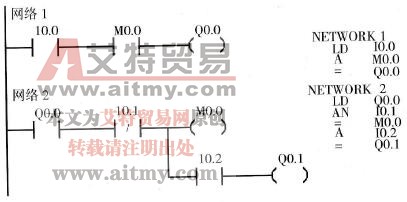

    图7-2    A、AN指令的应用

    说明。

    A和AN指令用于单个触点与前面的触点（或电路块）的串联（此时不能用LD、LDN指令），串联触点的次数不限，即该指令可多次重复使用。
