S7-200 PLC置位S(Set)、复位R(Reset)指令

    (1)指令格式

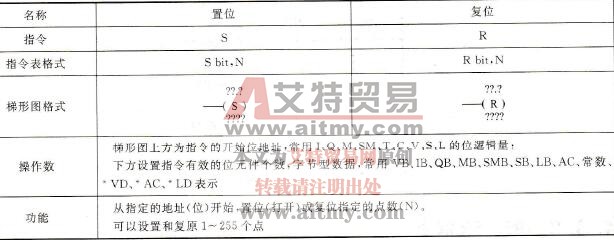

    S、R指令格式梯形图与指令表格式及可用操作数见表4-3。

    表4-3    S、R指令格式

   (2)指令应用举例

    在梯形图和指令表程序中的应用如图4-4所示。

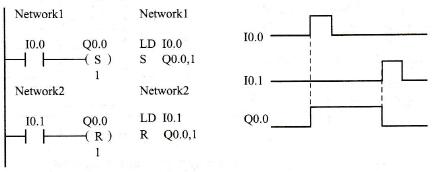

    图4-4    使用置位、复位指令实现电机启停控制的梯形图、指令表、时序图

   (3)指令说明

    ①指定触点一旦被置位．则保持接通状态，直到对其进行复位操作；而指定触点一旦被复位，则变为接通状态，直到对其进行复位操作。

    ②如果对定时器和计数器进行复位操作，则被指定的T或C的位被复位，同时其当前值被清0。

    ③S、R指令可多次使用相同编号的各类触点，使用次数不限，如图4-5所示。若几个触发信号同时闭合，则Network1中Q0.0的状态为接通，Network3中Q0.0的状态为断开，Network6中Q0.0的状态为接通，Network9之后Q0.0的状态为断开。

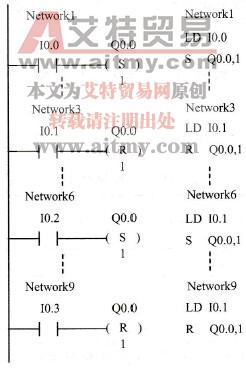

    图4-5    S、R指令对同一线圈的多次设置
