S7-200 PLC断电延时定时器TOF指令应用举例

    TOF (OFF-Delay Timer)：用于断电后单一间隔时间的计时，其应用如图4-20所示。

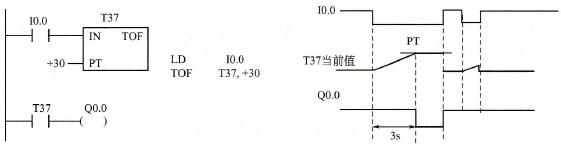

    图4-20    断电延时型定时器( TOF)  的应用

    工作工程描述：

    ①当输入I0.0为1时，定时器输出状态位立即置1，Q0.0立即接通。

    ②当I0.0由1变为0时，定时器指令盒与左侧母线断开，开始计时，当前值从0递增，达到设定值PT时，定时器状态位复位为0，并停止计时，Q0.0断开。
