S7-200 PLC的PPI网络组态形式

    PPI基于Profibus标准（IEC 61158和EN 50170），采用总线型拓扑，可以为PPI建立单主站、多主站等多种网络组态形式。

    ①单主站PPI网络。单主站PPI网络通常由带有STEP 7-Micro/WIN的编程设备/PC或作为主站设备的HMI设备（面板）、作为从站设备的一个或多个S7-200 CPU等组件组成。单主站PPI网络原理如图6-14所示。

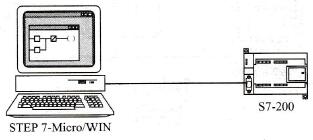

    图6-14    单主站PPI网络原理

    ②多主站PPI网络。可以组态一个包含多个主站设备的PPI网络，这些设备可以作为从站设备与一个或多个S7-200进行通信。每个主站（编程设备/PC或面板）均可以与网络中的每个从站交换数据。多主站PPI网络原理如图6-15所示。

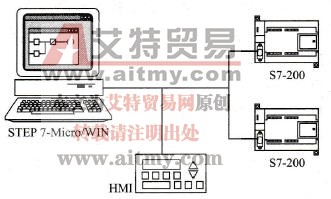

    图6-15    多主站PPI网络原理

    ③复杂PPI网络。在复杂PPI网络中，还可以对S7-200进行编程以进行对等通信。对等通信表示通信伙伴都具有同等权限，既可以提供服务，也可以使用服务。复杂PPI网络原理如图6-16所示。

    图6-16    复杂PPI网络原理（对等通信）

    ④带有S7-300或S7-400的PPI网络。可以将S7-300或S7-400连接至PPI网络，网络波特率可以达到187. 5kbps。S7-300/400用XGET和XPUT指令与S7-200 CPU通信。如果S7-200 CPU处于主站模式，那么S7-300/400将无法与之通信。若要与S7 CPU通信，则最好在配置STEP 7-Micro/WIN使用PPI协议时，使能多主站，并选中PPI高级选框。如果使用的电缆是PPI多主站电缆，那么多主网络和PPI高级选框便可以忽略。带有S7-300或S7-400的PPI网络原理如图6-17所示。

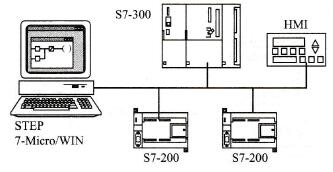

    图6-17    带有S7-300或S7-400的PPI网络原理
