用STEP 7编程软件进行数据的上传与下载技术方法

    我们通常采用STEP 7编程软件对SIMATIC S7-300 PLC存储区域的用户程序进行上传，将用户程序保存在笔记本的硬盘上或光盘上，如果需要可将下载的用户程序再下载到CPU的装载存储区中。

    准备条件：一台装有STEP-7编程软件的PC机、STEP7软件包、MPI通信电缆和适配器。

    ①在PC与PLC之间建立通信

    a．通信方式

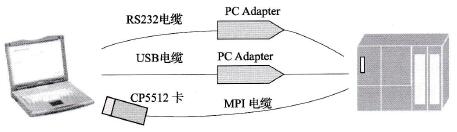

   PCS机与S7-300建立通信的方式通常有三种方式，即：采用PC-Adapter适配器和RS232电缆建立连接、采用PC-Adapter适配器通过USB电缆建立连接、采用CP5512卡和MPI电缆建立连接，见图2。

    图2   S7-300 PLC通信方式

    b．采用PC-Adapter适配器和RS232电缆建立连接

    (a)将RS232 PC-Adapter电缆的RS232接口端与PC机的RS232串口相连，另一端MPI/DP接口与S7-300 PLC CPU的MPI口相连，硬件连接完成。

   (b) STEP7软件的通信参数设置

    步骤1：在笔记本上启动STEP-7软件，出现“SIMATICManager”页面，点击“Options”，在下拉菜单下选择“Set PG/PC Interface”。

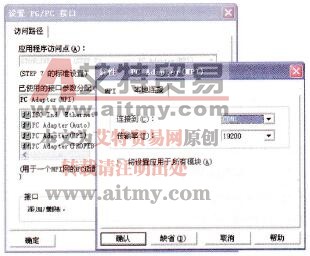

    步骤2：选择“PC Adapter (MPI)”，再点击“Properties”，设定MPI和串口的属性。MPI的波特率范围是187.5Kbps～12Mbps，通常设为187.5Kbps，PG/PC的地址不能与PLC的地址相同，然后点击“LocalConnection”，出现如图3所示画面。

    图3

    注意：

    @MPI波特率的设置应与PLC-CPU的波特率一致，如果不知道CPU的波特率，在选择在“PG/PC Interface”接口中选择“PCAdapter (Auto)”，其他设置不变。

    ⑥RS232串口波特率的设置应与PC Adapter适配器的波特率的设置保持一致，否则会出现报警。

    ⑥PG/PC的地址不要和PLC的地址相同。

    步骤3：点击“OK”完成PG/PCInterface设置，此时若给PLC送电，可以建立PC与PLC之间的通信连接，正常情况下，PC Adapter上的Power电源批示灯常亮，Active灯快速闪烁。

    c．采用USB PC-Adapter电缆建立连接

   (a)将USBPC-Adapter电缆的USB接口与PC机的USB接口相连，另一端MPI/DP接口与S7-300 PLC CPU的MPI口相连，硬件连接完成。

   (b) STEP7软件的通信参数设置

   USB PC-Adapter在PC机的STEP7软件中进行通信参数设置的方法与RS232 PC-Adapter的方法和步骤基本相同，只是在选择“Local Connection”时略有不同，在接口处选择USB，且无须设置波特率。

    注意：目前多数笔记本没有配置RS232口，建议使用USB PC-Adapter适配器，不建议使用USB转RS232口转换器来连接RS232 PC-Adapter适配器。

    a．采用CP5512卡、MPI电缆建立连接

   (a) STEP-7软件的通信参数设置

    步骤1：在笔记本上启动STEP 7软件，出现“SIMATICManager”页面，点击“Options”，在下拉菜单下选择“Set PG/PC Interface”；

   (b)选择“CP5512(MPI)”接口参数，再点击“Properties”，设定MPI接口的属性。MPI的波特率范围是187. 5Kbps～12Mbps，通常设为187.5Kbps，点击“OK”完成设置。

    注意：

    ⑨在STEP7软件“Set PG/PC Interface”页面，设置MPI参数时可以点击“Diagnostics”，进入网络诊断页面，点击“Read”可以看到网络上连接的站点。

    ⑥MPI波特率的设置应与PLC-CPU的波特率一致，如果不知道CPU的波特率，在选择在“PG/PCInterface”接口中选择“CP5512(Auto)”，在“属性”里可以自动检测CPU的波特率，通过此方法还可以检测STEP7能否与PLC建立通信；

    ⑥PG/PC的地址不要和PLC的地址相同。

    ②从PLC上传程序到PC

    所谓上传就是将装载存储区中的组态信息和用户程序保存到用户PC机中的操作。

    a．运行STEP-7软件，打开“SIMATIC Manager”页面，建立一个新的站，如“SIMATIC 300-Station(1)”。

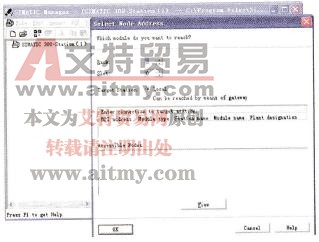

    b．点击“PLC”项目会出现一个下拉菜单，选择“Upload Station to PG”，将会弹出选择节点地址的对话框，见图4。

    图4

    c．选择目标站点是“Local”，点击“View”，这时网络上所有可访问站点显示在表格里，选择需要上传的站点，再点击“OK”，即完成了所选站点用户程序的上传。

    ③将程序从PC下载到PLC

    在项目管理画面、具体的程序或组态画面和离线/在线画面都可以将程序从PC下载到PLC，下面以在项目管理画面进行下载为例，介绍具体方法。

    a．将CPU模式开关切换到“STOP”或“RUN-P”模式。

    b．运行STEP-7软件，在“SIMATIC Manager”页面，选中一个准备下载的站(如：GTV)。

    c．点击“PLC”选项会弹出一个下拉菜单，选中“Download”，或者直接点击工具栏上的“下载”图标，这时会出现几个提示对话框，按要求选择即可。
