PROFIBUS-PA的IEC 1158-2传输

    PROFIBUS-PA采用符合IEC 1158-2标准的传输技术，即曼彻斯特码编码与总线供电传输技术。这种技术确保本质安全，并通过总线直接给现场设备供电，能满足石油化学工业的要求。用曼彻斯特编码传输数据时，从0（-9mA）到1(+9mA)的上升沿发送二进制数“0”，从1到0的下降沿发送二进制数“1”。传输速率为31. 25 kbit/s，传输媒体为屏蔽或非屏蔽的双绞线，允许使用总线型、树形和星形网络。

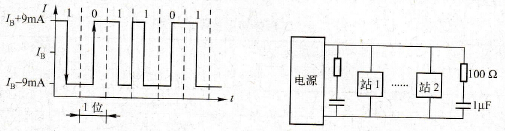

    总线段的两端用一个无源的RC总线终端器来终止（见图7-23），在一个PA总线段上最多可以连接32个站，站的总数最多为126个，最多可以扩展4台中继器。

    图7-23    PROFIBUS PA数据传输

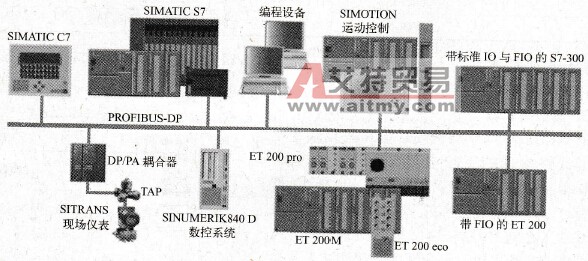

    为了增加系统的可靠性，可以用冗余总线段作总线段的备份。DP/PA耦合器用于PA总线段与DP总线段的连接（见图7-24）。

    图7-24    PROFIBUS-DP
