CPM2A系列PLC的异步移位寄存器(ASFT(17))指令

ASFT(17)是用于SRM1（-V2）的扩充指令，功能码17由生产厂设定。如果需要，对SRM1（-V2）可以改变功能码。图8-38为ASFT(17)指令梯形图。

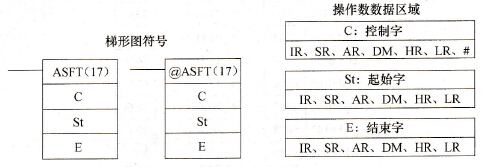

图8-38    ASFT(17)指令梯形图

St和E必须在相同的数据区域，并且E必须大于或等于St。

DM 6144~ DM 6655不能用于St或E。

当执行条件为OFF时，ASFT(17)不执行且程序转到下一条指令执行。当执行条件是ON时，ASFT(17)用来建立和控制一个在St和E之间的可逆异步字移位寄存器。这个寄存器移位字仅当寄存器中的相邻一个字是0时执行，也就是说，如果寄存器中没有字包含0，就不做任何移位，即寄存器中每个为0的字移动一个字。当一个字中的内容移到下一个字时，原始字的内容将被设定为0。从本质上来说，当寄存器移位时，寄存器中每一个0字与下一个字对换位置。移位方向（也就是说，“下一个字”是下一个高位字还是下一个低位字）在C中被指定。同时，C也可用来复位寄存器。寄存器的任何部分可通过St和E定义指定部分来复位。

C的第00～12位都不被使用；第13位是移位方向：将第13位置ON用于向下移位（沿低寻址字方向），第13位置OFF则向上移位（沿高寻址字方向），第14位是移位使能位：将第14位置ON来允许对应于第13位方向状态的移位寄存器操作，而第14位置OFF则禁止寄存器操作；第15位是复位位：将第15位置ON时，寄存器将在St和E之间复位（设定为0）。对于正常操作，第15位置OFF。

如果使用ASF(17)的非微分形式，每个周期中在执行条件为ON时数据都将移位。使用微分形式可避免在执行条件为ON时每个周期都移位的情况。

对标志位的影响：

·ER：字St和E在不同的区域，或St大于E。

·间接寻址字DM不存在（字*DM中的内容非BCD码，或者DM区域已经超出了范围）。

【例8-11】 图8-39显示指令ASFT(17)用来在DM 0100~DM 0110间创建11字移位寄存器字移位，控制字C=#6000。非0数据朝St( DM 0100)移位。

图8-39 异步移位寄存器的使用

当C=4000时，0“向上”移位；如果C=8000时，整个移位寄存器被设定为0。
