CPM2系列PLC主机面板的结构

    图5-1是CPM2A系列PLC的20点、30点、40点、60点四种主机的面板结构。下面以20个I/O端子的CPLT面板为例，简要介绍CPM2A系列PLC的CPU单元各部件的布置及各个接线端子和接口的作用。

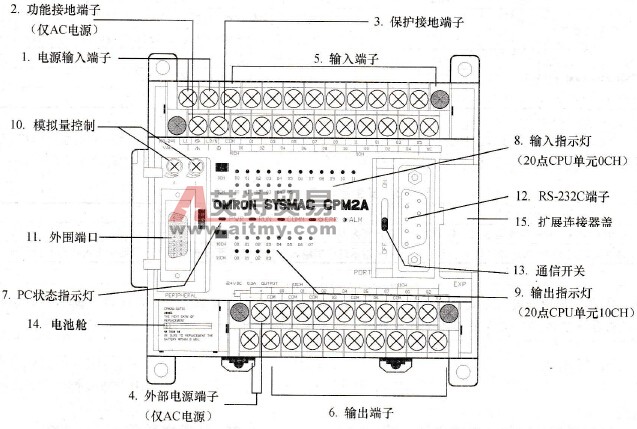

    图5-1    20个I/O端子的CPU面板图

    各部件介绍如下：

   1)电源输入端子：用来连接电源，AC电源型主机，其电源电压为100~240VAC；DC电源型的主机，其电源电压为24VDC。

   2)功能接地端子：在有严重噪声干扰时，这端子必须接地，以提高抗扰度和降低电击的危险。但仅限AC电源型。接地电阻应不大于100Ω。

   3)保护接地端子：为防止触电，必须将这端子接地，以降低电击的危险。接地电阻应不大于100Ω。

   4)外部电源端子：CPM2A装有这些24VDC电源输出端子，可作为输入设备或现场传感器的服务电源，但仅限AC型电源。

   5)输入端子：用于连接CPU单元至外部输入设备。20点、30点、40点、60点的主机，其输入点各不相同，例如20点I/O型的主机有12个输入点，其编号为00000~00011，它们共用一个COM端子。

   6)输出端子：用于连接CPU单元至外部输出设备。20点、30点、40点、60点的主机，其输入点各不相同，例如20点I/O型的主机有8个输出点，其编号为01000~01007。

   7) PC状态指示灯：主机面板的中部有4个工作状态显示LED，用于显示PC的操作状态，其作用如表5-2所示。

    表5-2    PC状态指示灯的作用

    指示灯

状  态

    意  义

PWR（绿色）

ON

在向PC供电

OFF

不在向PC供电

RUN（绿色）

ON

PC正在RUN或MONITOR方式下操作

OFF

PC是在PROGRAM方式下或发生了致命错误

COMM（黄色）

闪烁

数据在经由外围端口或RS-232C端口传送

OFF

数据不在经由外围端口或RS-232C端口传送

ERR/ALARM（红色）

ON

发生了致命错误（PC操作停止）

闪烁

发生了非致命错误（PC操作继续）

OFF

表示正常操作

   8)输入指示灯：每个输入点都对应一个LED。各输入指示灯在对应输入端子为ON时点亮。各指示灯在I/O刷新时点亮。在发生致命错误时，输入指示灯变化如表5-3所示。

    表5-3    发生致命错误时指示灯状态

    致命错误

    输入指示灯

CPU单元错误，I/O总线错误或I/O单元过多

变为OFF

存储器错误或FALS（致命系统）错误

指示灯会随输入信号的状态而改变，但在存储器中输入状态不会更新

    ①在使用中断输入方式的中断输入时，如果输入为ON不是足够长，则即使在中断条件符合时指示灯也可能不亮；②在使用高速计数器时，如果输入脉冲时太快，则输入指示灯可能不亮。

   9)输出指示灯：每个输入点都对应一个LED。各输出指示灯在对应输出端为ON时点亮。各指示灯在I/O刷新时点亮。在使用脉冲输出时，指示灯在脉冲输出的同时会继续保持点亮。

   10)模拟量控制：旋转这些控制，改变IR 250和IR 251的模拟量设定(0~200)。

   11)外围端口：通过外围端口将PC连接到编程设备（包括编程器），上位计算机或标准外部设备。

   12) RS-232C端口：通过此端口可将PC连接到编程设备（包括编程器），上位计算机，可编程终端或标准外部设备。

   13)通信开关：这个开关选择外围端口和RS-232C端口是使用PC设置中的通信设定还是使用标准设定，如表5-4所示。

    表5-4    通信开关状态选择

OFF

除与外围端口连接的编程器外，外围端口和RS-232C端口按PC设置中的通信设定进行工作

ON

除与外围端口连接的编程器外，外围端口和RS-232C端口按标准通信设定进行工作

    这个开关的设定对于连接至外围端口的编程器的通信没有影响，它影响RS-232C端口。

   14)电池：这个电池支持CPU单元中的存储器，在发货时连接。

   15)扩展连接器：连接PC的CPU单元至扩展单元（扩展I/O单元、模拟量I/O单元或CompoBus/S的I/O连接单元）。CPU单元可连接多达3个扩展单元。
