PLC的标号指令(LBL)

    JMP指令是一条输出指令，LBL指令也是一条输出指令，用JMP和LBL指令可以略过部分梯形图逻辑。当指令被使能时，JMP指令跳到其引用的LBL指令，控制器从该处继续执行。当指令被禁止时，JMP指令不影响梯形图程序的执行。

   JMP指令可以向前或向后跳转执行梯形图程序。向前跳转到标号可以通过控制器重复执行梯形图逻辑（逻辑迭代）。

    注意向后跳转的次数不要太多，否则看门狗定时器可能会超时（因为控制器不能到达程序的末尾），这样会导致控制器发生故障。

    注意：跳过的程序不被扫描，请把重要程序放在跳转区域之外。

   LBL指令是具有同一标号名称的JMP指令的跳转目标。要确保LBL指令是其所在梯级的第一条指令。

    在一个程序内，标号名称必须是惟一的。标号名称可以是：

   1)最多可以有40个字符；

   2)可以包含字母数字和下划线。

    算术状态标志不影响。

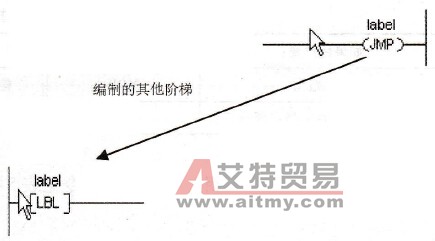

   JMP/LBL指令举例，如图5-37所示。

    当JMP指令被使能时，指令跳过其下面的逻辑梯级，执行包含名称是label的指令。

    图5-37    JMP/LBL指令举例
