三菱FX2N系列PLC的脉冲输出指令PLS/PLF

    脉冲输出指令见表2-12。

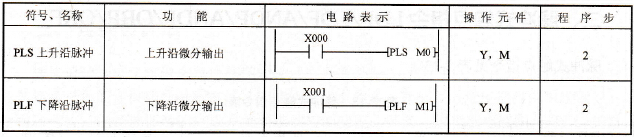

    表2-12    脉冲输出指令表

    1．用法示例

    脉冲输出指令的应用如图2-27所示。

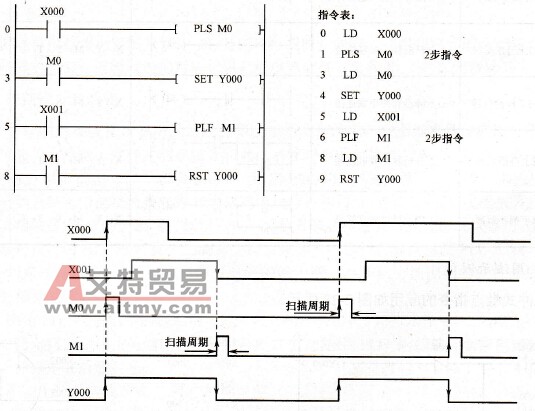

    图2-27    脉冲输出指令的应用示例

    2．使用注意事项

    ①PLS是脉冲上升沿微分输出指令，PLF是脉冲下降沿微分输出指令。PLS和PLF指令只能用于输出继电器Y和辅助继电器M（不包括特殊辅助继电器）。

    ②图2-27中的M0仅在X0的常开触点由断开变为接通（即X0的上升沿）时的一个扫描周期内为ON；M1仅在X1的常开触点由接通变为断开（即X1的下降沿）时的一个扫描周期内为ON。

    ③图2-27中，在输入继电器X0接通的情况下，PLC由停机→运行时，PLSM0指令将输出一个脉冲。然而，如果用电池后备（锁存）的辅助继电器代替M0，其PLS指令在这种情况下不会输出脉冲。
