PLC单稳态电路的经验法编程技术方法

    单稳态电路为一输出电路，当输入条件满足时，产生一个固定宽度的输出。单稳态电路分两种：一种是在输入信号的前沿时产生输出，另一种是在输入信号的后沿时产生输出，如图7-11所示。这种线路可作为给定信号、计数输入信号或复位信号等使用。

    图7-11    单稳态电路时序

    图7-12所示，电路输出宽度为一个扫描周期的单稳态电路，不论输入信号的宽度如何。输出都是在前沿和后沿产生一个扫描周期的脉冲。而图7-13所示稳态电路中输出的宽度则可随意调整。TIM000为前沿宽度定时器，TIM001为后沿宽度定时器。

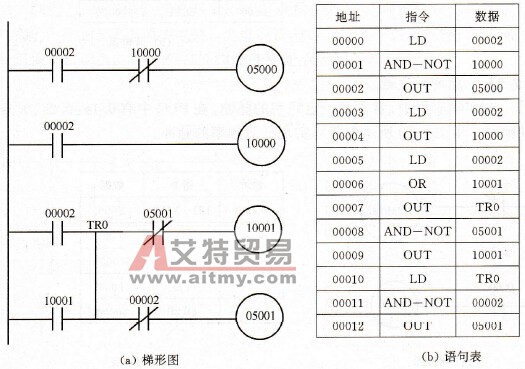

    图7-12    单稳态电路之一

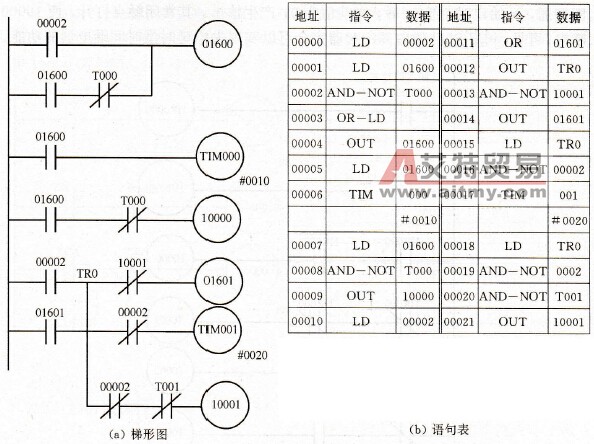

    图7-13    单稳态电路之二
