三菱FX2N系列PLC的外部接线

    PLC控制系统的设计中，虽然接线工作量的比重减小，但它是编程设计工作的基础。只有在正确无误地完成接线的前提下，才能确保编程设计工作的顺利进行。

    1．端子排列

   FX2N-32MR PLC的接线端子排列如图1-5所示。L、N端是电源的输入端，一般直接使用工频交流电AC (100～250V)，L端为交流电源相线，N为交流电源的中性线。机内自带直流24V内部电源，为输入器件和扩展单元供电。X0～X17为输入端子，COM为输入端子的公共端。Y0～Y17为输出端子，COM1～COM4为输出端子的公共端。FX2N-32MR的输入端子只有一个公共端子COM，而输出端子的公共端共有4个(COM1～COM4)，其中Y0、Y1、Y2、Y3的公共端子为COM1，Y4、Y5、Y6、Y7的公共端子为COM2，中间用颜色较深的分隔线分开，其他公共端同理。其他型号的接线端子排列与此相类似，可参考相关资料进一步确定。

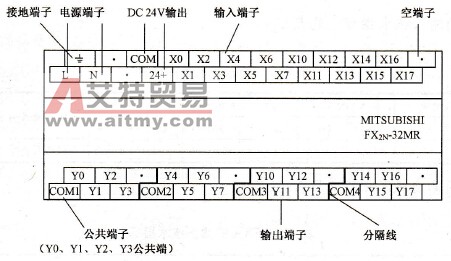

    图1-5    FX2N-32MR的端子排列

    2．漏型输入和源型输入

    漏型输入和源型输入是针对直流输入而言的，对于FX2N系列PLC来说，DC电流从PLC公共端(COM端)流入，而从输入端流出，称为漏型输入。而源型输入电路的电流是从PLC的输入端流入，从公共端流出。三菱公司在中国销售的FX2N系列PLC只有漏型输入的型号。当输入是无电压触点输入时，如图1-6所示，电流经24+端子输出，经内部电路、X输入端子和外部的触点，从COM端子流回24V电源的负极。当输入是2线式接近传感器时，接线如图1-7所示，2线式接近传感器为NPN型。当输入是3线式接近传感器时，接线如图1-8所示，3线式接近传感器也是NPN型。

    图1-6    无电压触点输入接线图

    图1-7    2线式接近传感器输入接线图

    图1-8    3线式接近传感器输入接线图

    3．漏型输出和源型输出

   FX2N系列的PLC输出有漏型输出和源型输出两种类型，漏型输出是指负载电流流入输出端子，而从公共端子流出。源型输出是指负载电流从输出端子流出，而从公共端子流入。漏型输出如图1-9所示，当输出继电器Y为ON时，电流从Y端流入，从公共端COM流出。源型输出如图1-10所示，当梯形图中的输出继电器Y为ON时，电流从公共端COM流入，从Y端流出。

    图1-9    漏型输出

    图1-10    源型输出

    4．外部接线实例

    以FX2N-32MR型PLC为例，在PLC的输入端接入一个按钮、一个限位开关，还有一个接近开关；输出为一个220V的交流接触器和一个电磁阀。外部接线图如图1-11所示。

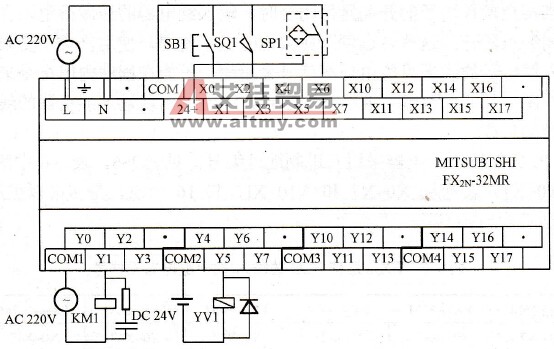

    图1-11    外部接线图

    图1-11中FX2N-32MR型PLC为AC电源，DC输入。L、N端接AC 220V电源，X0输入点接SB1按钮，X2输入点接SQ1限位开关，X6输入点接NPN型三线制接近开关。在输出点中，Y1接一个220V的交流接触器KM1，Y5接一个电磁阀YV1。

    图1-11中的KM1和YV1属于感性负载，感性负载具有储能作用，电路中的感性负载会产生高于电源电压数倍甚至数十倍的反电动势，触点闭合时，会因触点的抖动而产生电弧，它们都会对系统产生干扰。为此，在图1-11中的直流电路中，在感性负载两端并联续流二极管，对于交流电路，在感性负载的两端并联阻容电路，以抑制电路断开时产生的电弧对PLC的影响。
