STEP7编程软件的PG/PC接口设置

    PG/PC接口(PG/PC Interface)是PG/PC和PLC之间进行通信连接的接口。PG/PC支持多种类型的接口，每种接口都需要进行相应的参数设置（如通信的波特率等）。因此，要实现PG/PC和PLC之间的通信连接，必须正确地设置PG/PC接口。    在SETP7的安装过程中，会提示用户设置PG/PC接口参数。在安装完成之后，可以通过以下几种方法打开PG/PC设置对话框：    1) Windows的【开始】|【SIMATIC】|【STEP7】|【设置PG-PC接口】。    2) Windows的【控制面板】|【设置PG-PC接口】。    3)在【SIMATIC Manager】中，通过菜单【选项】|【设置PG/PC接口】。    设置PG/PC接口的对话框如图7-6所示。    设置步骤如下：    1)将【应用程序访问点】设置为【S7 onLINE( SETP7)】。    2)在【已使用的接口参数分配】中，选择需要的接口类型。如果列表中没有所需要的类型，可以通过单击【选择】按钮安装相应的模块或协议。    3)选中一个接口类型，单击【属性】按钮，在弹出的对话框中进行参数设置，如图7-7所示。

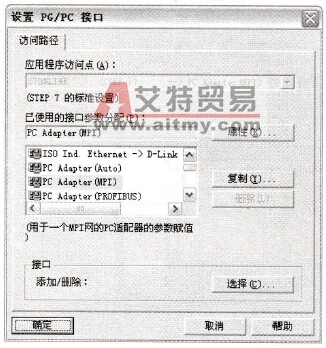

    图7-6    设置PG/PC接口

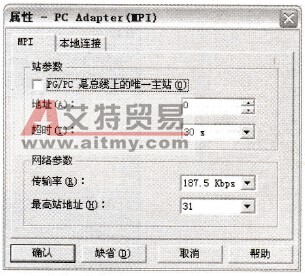

    图7-7    接口属性设置
