S7-200 PLC占空比可调的脉冲源编程实例

    (1)控制要求    在实际应用中，经常会遇到需要产生一个周期确定而占空比可调的脉冲系列，这样脉冲用两个接通延时的定时器即可实现。设计一个周期为10s、占空比为0.5的脉冲系列。其时序图如图5-21所示。    (2)编程元件的地址    该脉冲的产生由输入端I0.0控制，采用时间继电器T101、T102。    (3)控制系统软件设计    设计梯形图及指令表如图5-22所示。

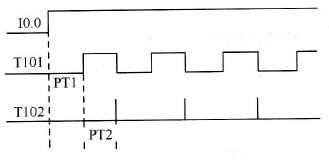

    图5-21    时序图
    图5-22    占空比可调的脉冲梯形图    当I0.0由0变为1时，T102常闭触点闭合，T101被启动并且开始计时：当T101的当前值SV达到设定值PT (50×100ms=5s)时，T101接通，T101常开触点闭合，T102被启动，开始计时；当T102的当前值SV达到其设定值PT (5s)时，T102接通，T102常闭触点断开，T101复位，使T101当前值SV=0，T101的常开触点断开，T102复位，T102常闭触点闭合，T101重新启动，开始下一个周期。    从以上分析可知，T101从计时开始到接通的时间取决于T101的PT值，T102计时开始到T102接通的时间取决于T102的PT值，两个PT值相加就是脉冲的周期。PT2/(PT1+PT2)就是占空比。    如果T101的设定值由VW0提供，T102的设定值由VW2提供，就组成了周期T=(VW0)+(VW2)，占空比τ=(VW2)/T的脉冲序列。
