S7-200 PLC数据类型转换指令及应用实例

    在进行数据处理时，不同性质的操作指令需要不同数据类型的操作数。数据类型转换指令的功能是当使能端有效时(EN=1)，将数据IN端的数据类型按操作指令要求转换成相应的数据类型存放到OUT中。S7-200的数据转换指令共有9种，包含：    ①字节到整数的转换指令BTI( Byte To Integer)。    ②整数到字节的转换指令ITB( Integer To Byte)。    ③整数到双整数转换指令ITD(Integer To Double integer)。    ④双整数到整数转换指令DTI( Double integer To Integer)。    ⑤实数到双整数转换指令（小数部分4舍5入）ROUND。    ⑥实数到双整数转换指令（小数部分舍去）TRUNC( Truncate)。    ⑦双整数到实数转换指令DTR( Double integer To Real)。    ⑧整数到BCD码转换指令IBCD。    ⑨BCD码到整数转换指令BCDI。    9种指令的具体格式介绍如表4-18所示。    表4-18    数据类型转换指令
    LAD     指令名称  方块上  部的符号     STL指令     指令说明  字节与整数转 换指令     B _ I     BTI IN，OUT     将字节型数据IN转换为整型数据OUT     I _ B     ITB IN，OUT     将整数IN转换为字节。当IN超过字 节表示范围(0～255)时，则产生溢出  整数与双整数 转换指令     I _ D     ITD IN，OUT     整型数据IN转换成双整型数据（包含 符号）送到OUT     D _ I     DTI IN，OUT     将32位整数IN转换成16位整数，当 IN超过16位整数范围时，则产生溢出  双整数与实数 转换指令     ROUND ROUND IN，OLTT     将实型IN中的小数部分进行4舍5入 处理，转换成双整数型数据OUT     TRUNC  TRUNC IN, OUT     将实型IN中的小数部分舍去，转换成 双整数型数据OUT     DI _ R     DTR IN，OUT     将32位有符号整数IN转换成32位实 数OUT  整数与BCD 码转换指令     I _ BCD     IBCD OUT     将整型数据IN转换成BCD码，送到 OUT。当输入数据IN超过BCD码的表示 范围(0~ 9999)时，SM1.6置位     BCD _ I     BCDI OUT     将范围0~ 9999的BCD码IN转换成整 数OUT。当IN超过BCD码的表示范围 时，SM1.6置位     在转换指令中影响的特殊继电器：SM1.1（溢出）或SM1.6（BCD错误）。    影响允许输出ENO正常工作的出错条件为：SM1.1（溢出）或SM1.6（BCD错误）、SM4.3（运行时间），0006（间接寻址）。    【例】  某现场测量中，采用计数器(C10)的计数值来存储长度值，实际测量中以英寸( in)为单位，现在想把这个长度单位改为厘米(cm)，且需要把该长度的整数部分保存。    分析：1in=2.54cm，故需要把C10的计数值乘以2.54，这是一个实数运算，需要先把整数( C10)转换成实数，再进行实数运算。这个乘积是一个实数，为了得到整数值，则需要进行实数到整数的转换。具体的执行过程如图4-44所示。

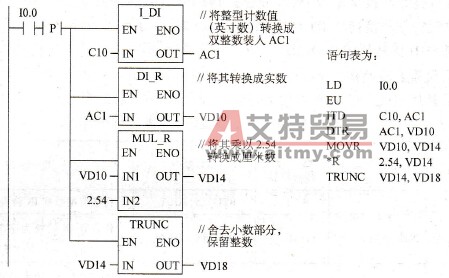

    图4-44    数据转换指令编程举例
