S7-200 PLC的触点串联/并联指令

    A(And)：串联动合触点；    AN(And Not)：串联动断触点。    O(Or)：并联动合触点；    ON(Or Not)：并联动断触点。    触点串联/并联指令的梯形图及语句表如图4-4所示。    串/并联指令使用说明：    ·该组指令应用于单个触点的串/并联（常开或常闭），可连续使用。    ·指令的操作数为：I、Q、M、SM、T、C、V、S。    ·应用梯形图编程时，一个网络( Net-work)中只能编写一个梯级；而采用语句表编程时，可将不同梯级编写到一个网络中，使程序的录入更加简单、快捷。但无法转换成对应的梯形图形式，只有在一个网络中书写一个梯级的语句表才能合法地进行梯形图( LAD)、语句表(STL)和功能块图( FBD)间的相互转换，便于程序的调试、监控及运行。

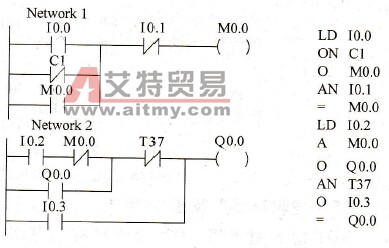

    图4-4    触点串联/并联指令的梯形图及语句表
