S7-200系列PLC的接通延时定时器指令TON( On-Delay Ti

    接通延时定时器TON用于单一间隔的定时。在梯形图中，TON指令是以功能框的形式编程，它有两个输入端：IN为启动定时器输入端，PT为定时器的设定值输入端。上电或首次扫描时，定时器状态位为OFF，当前值为0。当定时器的输入端IN接通时，定时器状态位为OFF，定时器当前值从0开始工作计时，定时器当前值等于或大于设定值时，定时器状态位为ON，常闭触点断开，常开触点闭合，当前值继续计数到32 767。无论何时，只要IN为OFF，TON的当前值就被复位到0。    在语句表中，接通延时定时器的指令格式为    TONT×××（定时器编号），PT    例: TONT33，100    TON的梯形图和语句表如图4-8所示。    当定时器T33的使能输入端I0.0为ON时，T33开始工作计时，定时器T33的当前寄存器从0开始增加。当T33的当前值达到设定值PT（图例为1s）时，T33的定时器状态位(bit)为ON，T33的常开触点闭合，使得Q0.3为ON。此时T33的当前值继续累加到最大值。在程序中也可以用复位指令R使定时器复位。

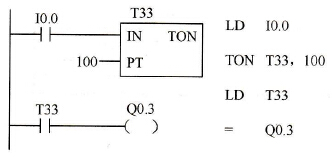

    图4-8    TON的梯形图和语句表
