S7-200 PLC的串联电路块的并联连接指令（OLD指令）

    两个或两个以上的触点串联的电路称为串联电路块。当串联电路块和其他电路并联连接时，分支开始用LD、LDN指令，分支结束用OLD指令。OLD指令和后面的ALD指令是不带操作数的独立指令。电路中有多少个串联电路块就用多少次OLD指令，OLD指令使用的次数不受限制，其使用说明如图4-5所示。

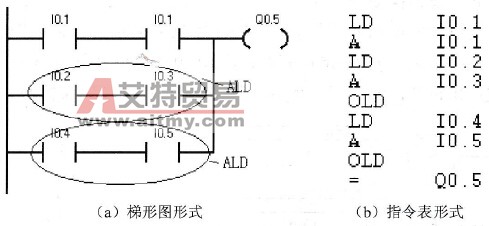

    图4-5    OLD指令的使用说明    图4-5所示程序中，从指令表中可以看到，I0.0与I0.1串联为一串联电路块；I0.2与I0.3串联为又一串联电路块，两者用OLD指令并联起来；同理再与I0.4、I0.5的串联电路块并联起来。需要注意的是，当前面两个串联的电路块写完以后，就要用OLD指令并联起来，不提倡将3个串联电路块一起写完后再使用OLD指令将其并联，这样的程序在运行过程中容易出错。
