S7-200 PLC的脉冲上升沿指令EU和下降沿指令ED

    EU和ED称为微分指令，又叫边沿触发指令，分为上升沿微分和下降沿微分指令。    EU (Edge UP)：上升沿指令，其作用是在上升沿产生脉冲。它是进行上升沿检测的触点指令，仅在指定的位元件上升沿（即OFF到ON变化）时，接通1个扫描周期，无操作目标元件。指令格式为：-|P|-    ED (Edge Down)：下降沿指令，其作用是在下降沿产生脉冲。它是进行下降沿检测的触点指令，仅在指定的位元件下降沿（即ON到OFF变化）时，接通1个扫描周期，无操作目标元件。指令格式为：-|N|-    在使用EU指令时，当其执行条件从OFF变为ON时，EU就会变成ON 1个周期。而使用ED指令时，当其执行条件从ON变成OFF时，ED就会变成为ON 1个周期。使用说明如图4-4所示。

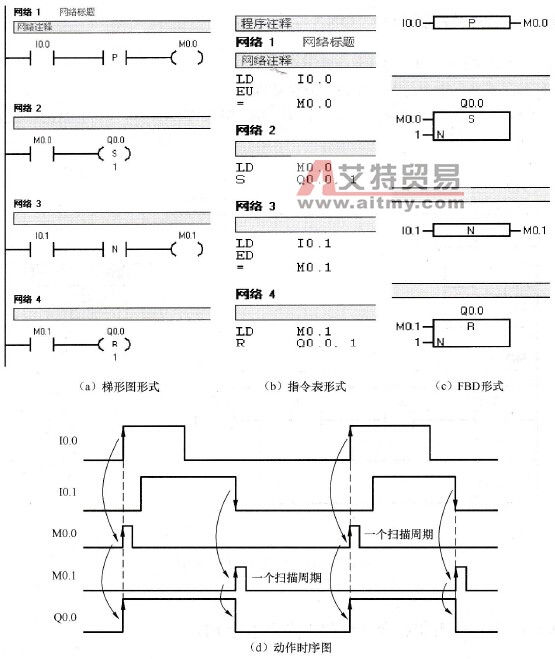

    图4-4    EU、ED指令的使用说明
