过高速公路人行横道的按钮式PLC控制SFC程序
来源:艾特贸易2017-06-05
简介设计一个用于过高速公路人行横道的按钮式 PLC 控制 SFC 程序,示意图如图 4. 47 所示。 解 这是一个经典的时间顺序控制问题。 (1) 控制要求 通常为车道常开绿灯,人行道常开红灯。若行
设计一个用于过高速公路人行横道的按钮式PLC控制SFC程序,示意图如图4. 47所示。 解 这是一个经典的时间顺序控制问题。 (1)控制要求 通常为车道常开绿灯,人行道常开红灯。若行人过马路时,按下人行横道按钮SB0或SB1后,红绿灯的变化时序如图4.48所示。 开始30s内红绿灯状态保持不变,此后车道灯由绿变黄,黄灯亮10s后,再由黄变红。车道红灯亮后5s,人行道绿灯才亮,15 s后人行道绿灯开始闪烁,亮暗间隔为0. 5s,共闪烁5次后才变为人行道红灯亮。此后5s,车道绿灯才亮。至此又恢复为通常状态。 图4.47 人行横道与高速公路车道红绿灯控制

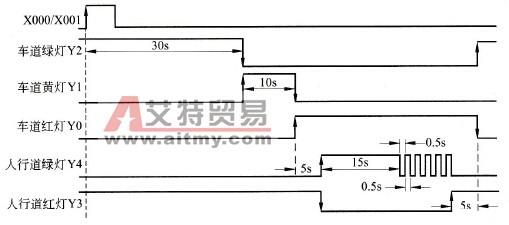

图4.48 人行横道与高速公路车道红绿灯控制时序 (2)输入/输出端口设置 人行道与车道红绿灯PLC控制的I/O端口分配如表4.10所示。 表4.10 人行道与车道红绿灯PLC控制的I/O端口分配表
输 入 名 称 输入点 启动按钮 SB0 X000 启动按钮 SB1 X001 输 出 名 称 输出点 车道红灯 HL0 Y000 车道黄灯 HL1 Y001 车道绿灯 HL2 Y002 人行道红灯 HL3 Y003 人行道绿灯 HL4 Y004 (3)状态表 人行道与车道红绿灯PLC控制的状态表如表4.11所示。 (4)状态转移图 按表4.11 可以画出等效的并行结构SFC,如图4.49所示。 表4. 11 人行道与车道红绿灯PLC控制的状态表
工步号 状态号 状态输出/状态功能 状态转移 原位 S2 PLC初始化:Y002得电,车道绿灯 Y003得电,人行道红灯 X000/X001: S2→S20 S2 S30 第1工步 S20 Y002得电,车道绿灯亮 T0: S20→S21 S30 Y003得电,人行道红灯亮 T2: S30→S31 第2工步 S21 Y001得电,车道黄灯亮 T1: S21→S22 第3工步 S22 Y000得电,车道红灯亮 T6: S22→S2 第4工步 S31 Y004得电,人行道绿灯亮 T3: S31→S32 第5工步 S32 Y004失电,人行道绿灯暗 T4: S32→S33 S33 Y004得电,人行道绿灯亮 T5: S33→S32 CO: S33→S34 第6工步 S34 Y003得电,人行道红灯亮 T6: S34→S2

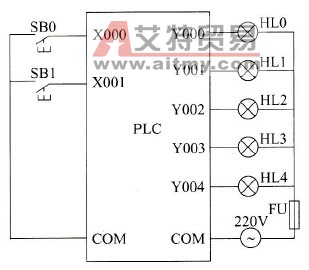

图4. 49 人行道与车道红绿灯PLC控制SFC ①由停机转入运行时,通过M8002使初始状态S2动作,车道灯为绿,人行道灯为红。 ②按下人行横道按钮X000或X001,从状态S2并行转移到状态S20和S30,继续保持车道灯为绿,人行道灯为红。 ③S20用T0定时,使车道绿灯保持30s后,状态转移到S21,Y001得电,车道黄灯亮。 ④S21用T1定时,使车道黄灯保持10s后,状态转移到S22,Y000得电,车道红灯亮。 ⑤S22用T2定时5s,使车道红灯亮5s后,才控制右边并行分支的S30转移到S31,Y004得电,人行道绿灯亮。而S22本身返回原位S2,则是受右边并行分支中的T6控制。 ⑥S31用T3定时,使人行道绿灯保持15s后,控制状态转移到S32,人行道绿灯遂暗;S32用T4定时,使人行道绿灯暗0.5s后,控制从状态S32转移到状态S33,Y004得电,人行道绿灯又亮。S33用T5定时,使人行道绿灯亮0.5s后,控制从状态S33跳转到S32,人行道绿灯又暗。用计数器C0控制绿灯闪烁次数,C0对S33动作次数计数,在第5次计数时C0常开接通,状态转移到S34。使计数器C0复位,绿灯闪烁5次结束,同时Y003得电,人行道恢复红灯。 ⑦S34用T6定时,5s后与S22同时返回初始状态S2。 在状态转移过程中,即使按动人行横道按钮X000、X001也无效。 (5)接线图 人行道与车道红绿灯PLC控制接线图如图4.50所示。 图4.50 人行道与车道红绿灯PLC控制接线图
