CPM2A系列PLC的内部继电器区

    内部继电器区(Internal Relay，IR)分为两部分：一部分为输入/输出继电器区，供输入、输出点用；另一部分为内部辅助继电器区，用作内部处理和存储数据的工作位，相当于电气控制系统中的中间继电器。    1．输入/输出继电器区    输入继电器区有10个通道000～009，其中：000～002通道是主机单元（60点I/O型）输入通道，003～009通道用于和主机单元连接的扩展单元的输入通道。输出继电器区有10个通道010～019，其中：010～012通道是主机单元（60点I/O型）的输出通道，013～019通道用于和主机单元连接的扩展单元的输出通道。    主机单元和I/O扩展单元的连接以及输入、输出继电器编址如图8-3所示。

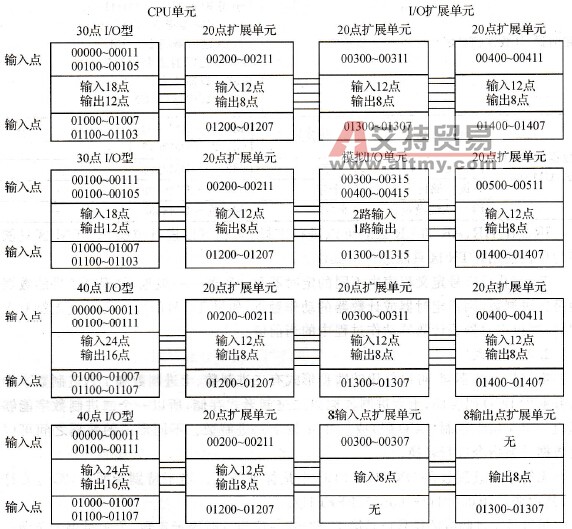

    图8-3    CPM2A的I/O及扩展I/O编址    例如，由CPM2A-30CDR-A CPU单元和CPM1A-20EDR1扩展单元组成的系统，000、001为CPU单元的输入通道，其输入点为18点，位地址为00000～00011、00100～00105；010、011为CPU单元的输出通道，输出点为12点，位地址为01000～01007、01100～01103。CPMIA-20EDR1有20个I/O点，其输入点有12个，占用一个输入通道；输出点有8个，占用一个输出通道。CPM2A系列PLC最多可连接3个I/O扩展单元。对于不超过40点的CPU单元，002、012表示第一个I/O扩展单元的输入、输出通道；003、013表示第二个I/O扩展单元的输入、输出通道；004、014表示第三个I/O扩展单元的输入、输出通道。    2．内部辅助继电器区    CPM2A系列PLC的内部辅助继电器区有58个字(020～049，200～227)，共计928点。另外，输入/输出继电器区中未使用的通道也可作为内部辅助继电器使用。
