PLC译码指令(DECO)和编码指令(ENCO)

来源：艾特贸易2017-06-05

简介(1) 格式：译码指令 (DECO) 和编码指令 (ENCO) 的梯形图如图 6-45 所示。图 6-45 译码指令 (DECO) 和编码指令 (ENCO) 的梯形图 (2) 功能：译码指令 (DECO) 的输入数据 IN 是字节类型，输出数据 OU

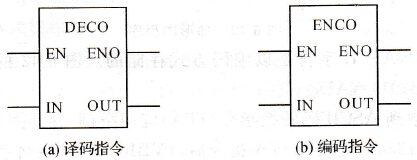

(1)格式：译码指令(DECO)和编码指令(ENCO)的梯形图如图6-45所示。
图6-45 译码指令(DECO)和编码指令(ENCO)的梯形图 (2)功能：译码指令(DECO)的输入数据IN是字节类型，输出数据OUT是字类型。当使能输入有效时，将字节型输人数据的低四位所表示的大小(0～15)，在OUT指定的字单元中所对应的二进制位置1，其他位均为0。编码指令( ENCO)输入数据IN是字类型，输出数据OUT是字节类型。当使能输入有效时，将输入字中为1的最低位的位号(0～15)写到OUT所指定的字节单元的低四位。
