S7-200 PLC的模拟量I/O映像寄存器(AI/AQ)功能及地址分

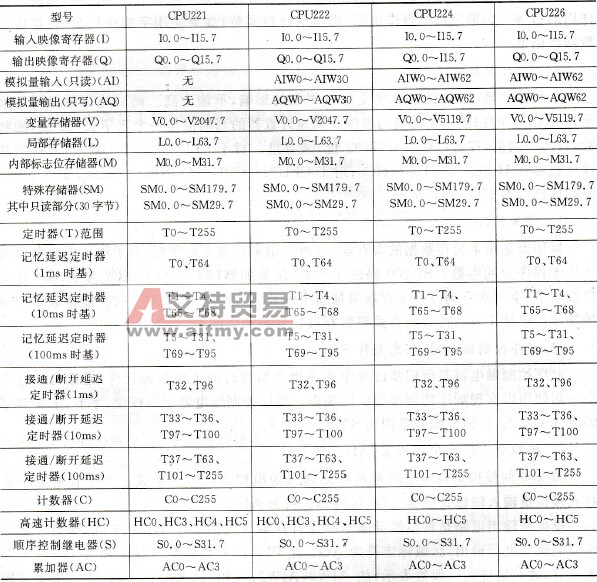

    S7-200的模拟量输入电路是将外部输入的模拟量信号转换成1个字长的数字量存入模拟量输入映像寄存器区域，区域标志符为AI。    模拟量输出电路是将模拟量输出映像寄存器区域的1个字长（16位）数值转换为模拟电流或电压输出，区域标志符为AQ。在PLC内对应的数字量字长为16位，即两个字节，故其地址均以偶数表示，如AIW0、AIW2、…和AQW0、AQW2、…。模拟量输入/输出的地址编号范围根据CPU的型号不同而有所不同，CPU222为AIW0～AIW30/AQW0～AQW30；CPU224/226为AIW0～AIW62/AQW0～AQW62。    模拟量输入/输出至少以2个字(W)为单位分配地址，每路模拟量输入/输出占用1个字（2个字节）。如果有3路模拟量输入，则需分配4个字( AIW0、AIW2、AIW4、AIW6)，其中字AIW6没有被使用，但不可被占用或分配给后续模块。如果只有1路模拟量输出，则需分配2个字(AQW0、AQW2)，其中字AQW2没有被使用，也不可被占用或分配给后续模块。    CPU22X内部元件的编址范围如表4-10所示。    表4-10    CPU22X内部元件的编址范围
