三菱FX系列PLC某些指令使用次数的限制

    以下指令（除注明2次外）只能使用1次：    FNC 52    MTR    FNC 60    IST    FNC 70    TKY    FNC 57    PLSY    FNC 62    ABSD FNC 71    HKY    FNC 58    PWM    FNC 63    INCD FNC 72    DSW(2次)    FNC 68    ROTC FNC 74    SEGL(2次)    FNC 69    SORT FNC 75    ARWS    FNC 77 PR（2次）    另外，同时ON驱动指令限制为6个以下的指令有如下几个：    FNC 53    HSCS    FNC 54    HSCR FNC 55    HSZ    1．使用执行完成标志    FX2N的软元件中提供了特殊寄存器用于处理上列指令。这些指令中的多数在PLC的数个扫描周期中要根据某些特殊寄存器的瞬时状态执行一系列的操作。    比如用FNC 72 (DSW)指令，每隔0.1s 4点输出自动动作一次。若动作结束前切断指令的驱动输入，动作就在此中断。再次驱动指令时动作从头开始。    为避免中断动作，使用执行完成标志M8029，按图4-91所示程序驱动指令。

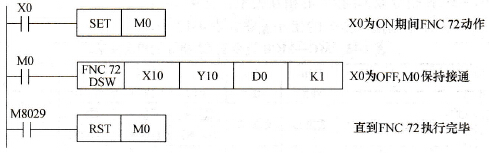

    图4-91    程序    如果这样编程，FNC 72通过一系列操作读数字开关，但只读一次。这意味着Y10~Y13不会连续动作，因此，即使用继电器输出型也不必担心其使用寿命。    2．变址修饰    对于那些有使用次数限制的指令，若用变址寄存器V、Z对目标元件号进行修饰，就可以扩展使用范围，如图4-92所示。    图4-92中，即使由FNC 57产生的一系列脉冲正在输出，转换X10的ON/OFF状态也要等到这串脉冲全部输出后才能实际转变。    如果想立即中断当前操作，其方法之一就是用图4-93所示程序关断指令FNC 57。

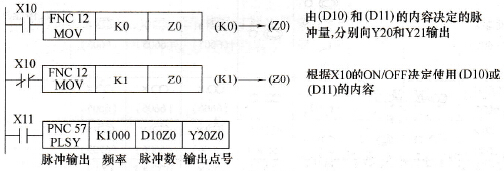

    图4-92    变址修饰例
    图4-93    程序
