三菱FX系列PLC的循环移位（左/右）

来源：艾特贸易2017-06-05

简介本指令使 16bit 数据向左向右循环移位。左循环如图 4-27 所示，每次 X0 由 OFF ON 时，各 bit 数据向左旋转 n bit ，最后移出 bit 的状态存入进位标志 M8022 中。右循环如图 4-28 所示，每次

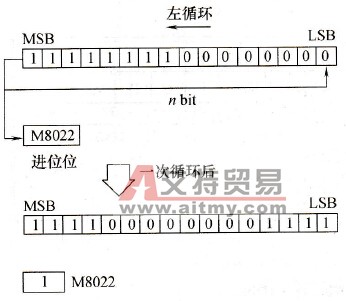

    本指令使16bit数据向左向右循环移位。    左循环如图4-27所示，每次X0由OFF→ON时，各bit数据向左旋转n bit，最后移出bit的状态存入进位标志M8022中。

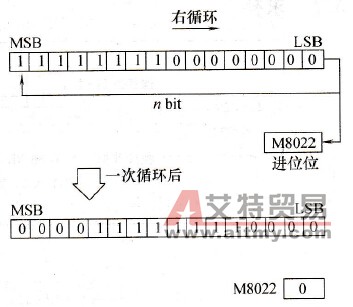

    右循环如图4-28所示，每次X0由OFF→ON时，各bit数据向右旋转n bit，最后移出bit的状态存入进位标志M8022中。    用连续执行指令时，循环移位操作每个周期执行一次。    上面解释16 bit指令的ROR、ROL的执行情况也适用于32 bit指令。    若在目标元件中指定“位”数，则只能用K4（16 bit指令）和K8（32 bit指令）。例如: K4Y10、K8M0。

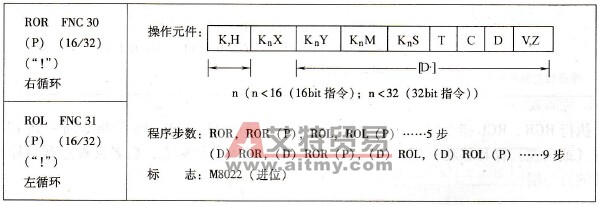

ROL (P)指令     图4-27    ROL (P)指令
ROR (P)指令     图4-28    ROR (P)指令
