三菱FX系列PLC的变址寄存器(V、Z)

    变址寄存器在传送、比较指令中用来修改操作对象的元件号。其操作方式与普通数据寄存器一样。    图4-5中表示从KnY到V、Z都可作为功能指令的目标元件。在[D·]中的点(·)表示可以加入变址寄存器。对32位指令，V作高16位，Z为低16位。32位指令中用到变址寄存器时只需指定Z，这时Z就代表了V和Z。    如图4-6中，因为K10送到V0，K20送到Z0，所以(V0)、(Z0)的内容分别为10、20。    ( D5V0)+(D1520)→(D4020)即    (D15) +(D35)→(D60)    在32位指令中，V、Z自动组队使用。V0已由MOV指令指定为“0”。    (D1，D0) +(D3，D2)→(D25，D24)

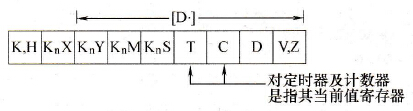

    图4-5    变址寄存器
    图4-6    变址寄存器操作示例    某些应用会用到各种标志。例如：    M8020:零标志(Z)   M8021:借位标志(Br)    M8022:进位标志(Cy)    M8029：执行完毕标志(F)    如果功能指令的语法或操作元件号有错误，就会出错。出错时，出错标志M8067 (E)将被置地。    功能指令每次执行时都会影响标志的状态（SET或RESET），而功能指令不执行或出错时标志状态不受影响。许多功能指令都会影响标志的状态，编程时要多加小心。
