三菱FX系列PLC的矩阵输入

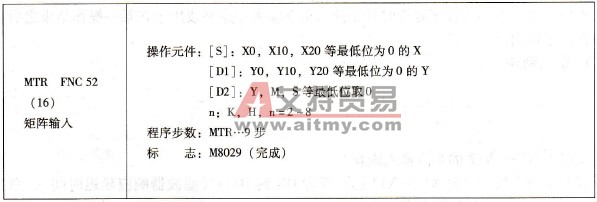

    利用MTR指令，可用连续排列的8点输入与n点输出组成8列n行的输入矩阵，用来输入n×8个开关量信号。指令处理时间为n×20ms。如果用高速输入X0~X17作输入点，则读入时间减半。MTR指令使用格式如图4-42所示。
    图4-42    MTR指令应用例    如图4-42所示，由[S]指定的输入点开始的18个输入（本例为X0~X17）和由[D1·]指定的输出开始的n个晶体管输出点（本例为n=3，即Y20、Y21、Y22）反复顺次接通；当Y20 ON时，读入第一行的输入状态，存于M30~M37；当Y22 ON时，读入第二行的输入状态，存于M40~ M47，依此类推，如此反复执行。    标志M8029在第一个读入周期完成后即置1。当执行条件(X0)变为OFF时，M8029复位（为0），M30~M57的状态保持不变。
