三菱FX2N系列PLC的译码指令

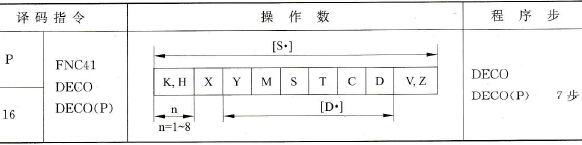

    (1)译码DECO(Decode)指令格式为：    FNC41 DECO[S·][D·]n    (2)指令概要如表5.41所示。DECO指令的功能是根据n位输入的状态对2n个输出进行译码。从表5. 41可以看到，充当译码指令的目操作数可以是位软元件，也可以是字软元件。若目操作数是位软元件Y、M、S，此时，要求源元件的位数1≤n≤8，因为当n>8时，目元件的位数将≥28（=256），就会超出PLC的资源而出错。当n≤0时，程序也不执行。若目操作数是字软元件T、C、D，由于T、C、D都是16位的，就要求源元件被n指定的位数满足0≤n≤4，因为当n>4时，目软元件的位数将≥24（=16），也将出错。当n≤0时，程序也不执行。    表5. 41    译码指令概要
    (3)示例梯形图如图5.72所示，对应指令为：    DECO X000 Y000 K3

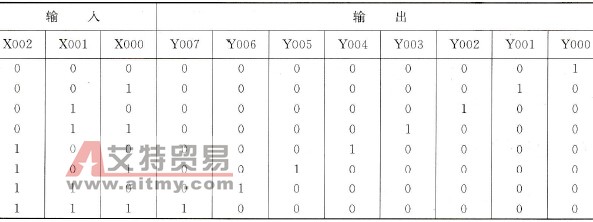

   图5.72    译码指令DECO举例    如果X010接通，将执行译码操作，K3指定输入位数为X002～X000三位，并根据3位的输入X002～X000状态对23（=8）位输出Y007～Y000进行译码。译码的规则同普通的三八译码器，如表5. 42所示。译码的特点是对于输入X002～X000的一个确定的状态，只有唯一的一个输出有效，所以从输出表中来看，只有对角线上的值为1，其余均为0。    表5. 42    三一八译码器真值表
