三菱FX2N系列PLC的置位与复位指令SET、RST

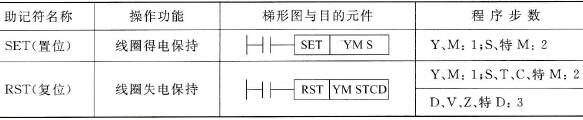

    SET和RST指令的助记符、功能、梯形图和程序步等指令要素如表3.12所示。    表3.12    置位与复位指令
    (1) SET和RST分别为置位和复位指令。这两个指令用于输出继电器Y、状态继电器S和辅助继电器M等，进行置位和复位操作。使用SET和RST指令，可以方便地在用户程序的任何地方对某个状态或事件设置标志和清除标志。    (2) SET和RST指令具有自保持功能。在图3.15(a)梯形图中，常开接点X000一旦接通，即使再断开，Y000仍保持接通。常开接点X001一旦接通，即使再断开，Y000仍保持断开。    (3) SET和RST指令的使用没有顺序限制，并且SET和RST之间可以插入别的程序，但只有在最后执行的一条才有效。

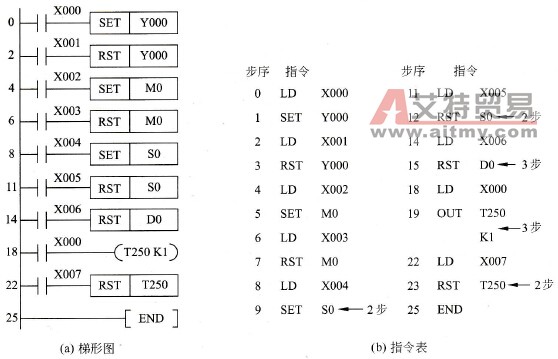

    图3.15    SET和RST指令举例    (4)从表3.12可见，RST指令的目的元件，除了与SET指令相同的YMS外，还有TCD。即对数据寄存器D和变址寄存器V、Z的清零操作，以及对定时器T（包括累计定时器）和计数器C的复位，使它们的计时和计数的当前值清零。    例3.9阅读图3. 15(a)梯形图，试解答：    (1)写出图3.15(a)梯形图所对应的指令表，指出各指令的步序及程序的总步数。    (2) X000和X001的波形如图3.16 (a)所示，画出Y000的波形图。

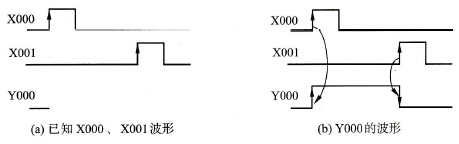

    图3.16    输入／输出波形    解 (1)用FXGP软件来转换，得到对应图3.15(a)梯形图的指令表如图3.15 (b)所示，各指令的步序已经在此程序中标出，并可得到总的程序步为26步。若人工计算，要注意图3. 15 (b)中步序15 RST D0，此指令为3个程序步。    (2)根据SET和RST指令功能，容易分析得出：常开X000接通时，线圈Y000得电并保持，一直至常开X001接通时，线圈Y000才失电并保持，所以Y000的波形如图3.16 (b)所示。
