三菱FX2N系列PLC的脉冲型指令LDP/F、ANDP/F、ORP/F

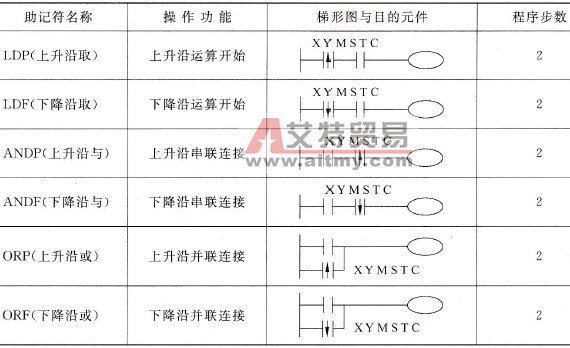

    LDP/F、ANDP/F和ORP/F这6条指令的助记符、功能、梯形图和程序步等指令要素如表3. 15所示。    (1) LDP/F、ANDP/F和ORP/F为分别对应LD、AND和OR的脉冲型指令，具有对应的非脉冲型指令的相关属性。区别之处在于，这些指令中带后缀P的对应上升沿脉冲，仅在指定软元件由OFF→ON的上升沿时．使驱动的线圈接通一个扫描周期；带后缀F的对应下降沿脉冲，仅在指定软元件由ON→OFF的下降沿时，使驱动的线圈接通一个扫描周期。    表3.15    脉冲型指令LDP/F、ANDP/F、ORP/F
    (2) LDP、ANDP、ORP与LDF、ANDF、ORF指令可以分别用PLS与PLF指令来等效表达。    例3.12 画出等效图3.21(a)用PLS表达的梯形图，并画出对应的工作波形图。

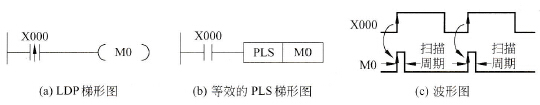

    图3. 21    例3.12图    解等效图3. 21(a)用PLS表达的梯形图如图3.21(b)所示。这两个梯形图的工作波形是一样的，如图3. 21(c)所示。两种情况下都是在X000由OFF→ON的上升沿，M0接通一个扫描周期。    例3. 13 图3.22(a)是单按钮控制启停的梯形图，如第7章图7.9信捷污水处理梯形图中的总停控制电路就是采用此结构，M107为总停按钮。试解答：

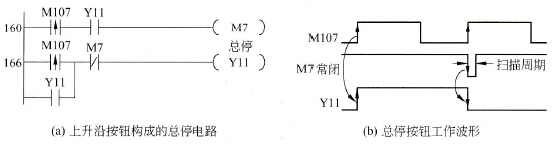

    图3.22    总停电路与波形    (1)分析图3.22(a)梯形图的工作原理，并画出对应的工作波形图；    (2)用GPPW模拟仿真此梯形图来进行验证。    解 (1)图3.22(a)总停控制梯形图的工作波形如图3.22(b)所示。当第一次按下总停按钮时，M107的上升沿使Y11线圈接通，Y11常开白锁，使总停按钮释放后Y11仍保持接通，指示总停ON。当第二次按下总停按钮时，M107的上升沿使M7线圈接通一个扫描周期，这时M7的常闭接点也断开一个扫描周期，而使Y11线圈断开，指示总停OFF。可见，一个按钮起了开与关的两个作用。    (2)按2.4节介绍的方法用GPPW模拟仿真此梯形图的画面如图3.23所示。分图(a)表示初始状态，分图(b)表示M107被“强制ON”来模拟M107第1次按钮动作，从而产牛的第1个上升沿使Y11保持接通时的画面。当连续两次按下“强制ON/OFF取反”按钮来模拟M107第2次按钮动作，从而产生第2个上升沿使Y11断开，即又回到了分图(a) Y11处总停OFF时的画面。

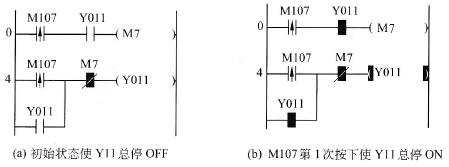

    图3.23    总停电路的GPPW模拟仿真
