CX-Programmer工程的全局符号表和本地符号表

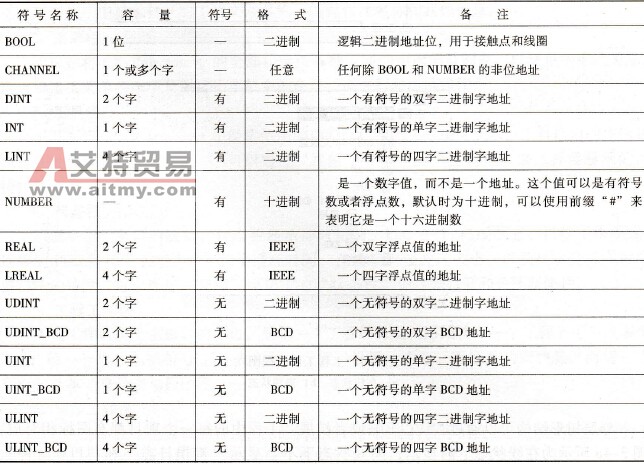

    1．工程    对项目“工程”进行的操作有：插入PLC、粘贴、重命名、属性等。    2．PLC   对项目“PLC”进行的操作有：修改、插入程序；在线工作、在线模拟；（改变PLC）操作模式、监视；自动分配、编译所有的PLC程序；剪切、复制、粘贴、删除；属性等。    (1)符号我们知道，CX- Programmer除了直接采用地址和数据编程外，还提供了符号编程的功能。符号是用来表示地址、数据的标识符。一个PLC下各个程序都可以使用的符号叫全局符号，为某个程序定义的专有的符号叫本地符号。    在编程中使用符号，具有简化编程、增强程序可读性、方便程序维护等优点。譬如，仅改变一下符号对应的地址，程序就会自动使用新地址。程序越复杂，符号编程的优势越显著。    符号除了分配地址或数值外，还要规定数据类型。符号的数据类型见表3-1。    表3-1    符号的数据类型

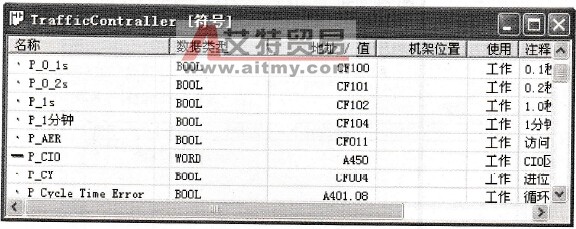

    对于PLC的定时器／计数器，使用BOOL数据类型来定义其定时／计数完成标志（触点），譬如，将“T0001”定义为BOOL类型的符号“RTimerDone”，RTimerDone代表TIM0001的定时完成标志（触点）；使用NUMBER数据类型来定义定时器号和设定值，譬如，将“TIM0001”的“0001”定义为NUMBER类型的符号“RTimer”，将设定值定义为NUMBER类型的符号“Timelnterval”。    由于规定了符号的数据类型，CX- Programmer能够检查符号是不是以正确的方式被使用。譬如，一个符号定义为UINT_BCD类型，这表示其代表的数据是无符号BCD单字整数。CX- Programmer对该符号进行检验时，能检查出其是否只被使用于操作数是BCD类型的指令，如果不是，则给出警告。    (2)全局符号表和本地符号表。符号表是一个可以编辑的符号列表，包括名称、数据类型、地址／值、注释等。对于CJ1系列和CS1系列的PLC，这个列表还提供关于机架位置等信息。每一个PLC下有一个全局符号表，当工程中添加了一个新PLC时，根据PLC型号的不同，全局符号表中会自动添人一些预先定义好的与该型号有关的符号。每一个程序下有一个本地符号表，其包含只有在这个程序中要用到的符号，本地符号表被创建时是空的。    在符号表中，每一个符号名称在表内必须是唯一的。但是，允许在全局符号表和本地符号表里出现同样的符号名称，这种情况下，本地符号优先于同样名称的全局符号。    双击“全局符号表”图标，可以显示出全局符号表，如图3-5所示。全局符号表中最初自动添加的一些预置的符号取决于PLC类型。譬如，许多PLC都能生成的符号“P_1s”（1.0秒的时钟脉冲位）。所有的预置符号都具有前缀“P_”，其不能被删除或者编辑。
    图3-5    全局符号表    双击“本地符号表”图标将显示出如图3-6所示的本地符号表。    在符号表中可以对符号进行编辑、插入、剪切、复制、粘贴、删除和重命名等操作。    符号显示可选择大图标、小图标、列表和详细内容4种方式。
    图3-6    本地符号表
