STEP 7-Micro/WIN编程软件的数据块编辑技术方法

    数据块只对V存储区（字节、字或双字）进行数据初始化或ASCⅡ字符赋值，数据块由数据模块和注释两部分组成，注释（前面带双前斜线“//”）为可选项。    选择菜单栏中的“查看”→“组件”→“数据块”，或者直接在“浏览栏”中单击“数据块按钮，或者在“指令树”中单击“数据块”图标，均可以打开数据块窗口进行操作，如图3-37所示。    数据块编辑器是一种自由格式文本编辑器，对特定类型的信息没有规定具体的输入域。键入一行后，按Enter键，数据块编辑器对输入行自动格式化（对齐地址列、数据、注释；大写V存储区地址标志）并重新显示。数据块编辑器接收大小写字母，并允许使用逗号、制表符或空格作为地址和数据值之间的分隔符。数据块的第一行必须包含明确的地址赋值（绝对或符号地址），其后的行可包含明确或隐含的地址赋值。当以单个地址键入多个数据值赋值，或键入仅包含数据值的行时，编辑器会自动进行隐含地址赋值，并根据先前的地址分配及数据值大小（字节、字或双字）指定适当的V存储区数量。如果不确定下一个变量的地址，可以在完成一赋值行末尾按“Ctrl+Enter”键，STEP 7-Micro/WIN会自动计算出连续排列的下一个可用地址。

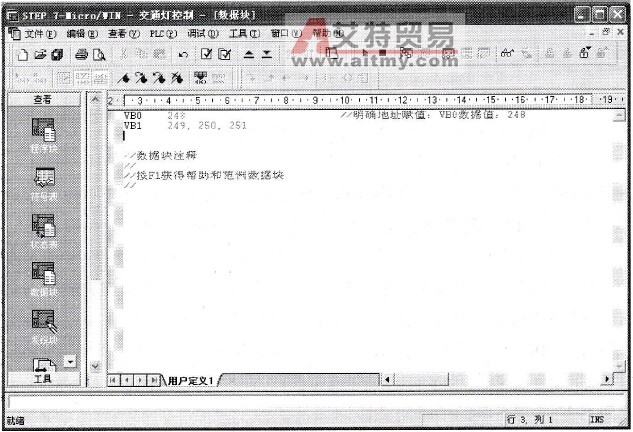

    图3-37    数据块窗口    一旦在包含错误的行尾按Enter键，数据块编辑器会立即在数据块左页边显示输入错误，不过也有一些错误只在编译后才显示，但必须纠正全部输入错误，才能编译成功。另外，可使用剪切、复制及粘贴命令在STEP 7-Micro/WIN中传输数据块内容。    数据块支持分页，可以把数据分组归类放在不同的数据块页中。在数据块标签上单击右键，在快捷菜单中选择“插入”→“数据页”可以插入新的数据页。    数据块需要下载至PLC后才能生效，且保存到S7-200 CPU的EEPROM内，而注释则省略。
