西门子S7-200的辅助继电器(M)介绍

    在逻辑运算中，经常需要一些辅助继电器，它的功能与传统继电器控制线路中的中间继电器相同。辅助继电器与外部没有任何联系，它在PLC中没有输入／输出端子与之对应，因此它的触点不能驱动外部负载。    每个辅助继电器对应数据存储区的一个基本单元，它可以由所有编程元件的触点（包括它自己的触点）来驱动。它的触点同样可以无限次使用。借助于辅助继电器的编程（编码地址如表2-1所示），可使输入／输出之间建立复杂的逻辑关系和联锁关系，以满足不同的控制要求。在S7-200中，有时也称辅助继电器为位存储区的内部标志位(marker)，所以辅助继电器一般以位为单位使用；并采用“字节．位”的编址方式，每1位相当于1个中间继电器，S7-200的CPU22X系列辅助继电器的数量为256个(32，256)。辅助继电器也可以按字节、字、双字为单位，作存储数据用。建议用户存储数据时使用变量寄存器V。    S7-200的辅助继电器分为一般辅助继电器和特殊辅助继电器。一般辅助继电器用M表示，主要是起到中间过渡或辅助作用，不能和输入信号或负载相连，每一位辅助继电器有线圈和触点，触点有常开和常闭（），触点可以用无限多次。对辅助继电器可以是位操作(M0.0)、字节操作(BM0)、字操作(MW0)和双字操作(DM0)。一般辅助继电器还有断电保持型，PLC断电时，能保持断电前的状态。断电保持型和非断电保持型的范围可以通过软件相互转换。    表2-1    一般辅助继电器的编码地址
    辅助继电器停电保持和非停电保持的应用如图2-3和图2-4所示。

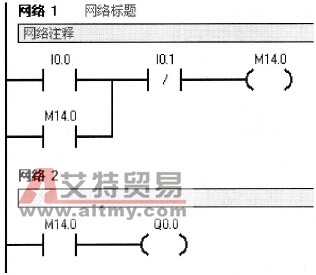

    图2-3    断电保持型
    图2-4    非断电保持型    上述的两个程序中I0.0、I0.1为输入信号，M14.0为断电保持型的辅助继电器，M0.0为非断电保持型的辅助继电器，Q0.0为输出继电器。正常工作时，I0.0接通，图2-3和图2-4中的M14.0、M0.0得电，驱动输出继电器Q0.0工作，并且都有自锁；当按下停止按钮I0.1时，M14.0、M0.0失电，输出继电器Q0.0停止工作，两程序的运行情况一样。    两者的区别在于程序在运行过程中系统突然断电后，两程序的运行情况就不一致了。当两程序在运行过程中系统断电时，由于图2-3中M14.0具有停电保持功能，所以停电后M14.0及其辅助线圈能保持当前的状态，M14.0的辅助线圈保持接通，当系统再次来电时，程序接着运行；但是在图2-4中，由于M0.0是非停电保持的，所以当运行过程中系统断电时，M0.0及其辅助线圈失电断开，这样当系统再次来电时，图2-4不会直接接着运行工作，而需要重新启动才能运行。
