PLC程序设计中长时间延时结构的设计技术方法

    控制系统有时需要比较长的延时，如几个小时甚至更长。而每个定时器的时间设定都很有限，有时候可以利用定时器串联来实现，但是更长时间的延时仅凭定时器是无法实现的，可以利用PLC内部的计数器或组合使用来实现。    利用定时器串联可以实现长时间的延时，实质上就是让多个定时器依次接通，延时时间是多个定时器设定值的累加，如图5-22所示。但这种方法有一定的限制。
    图5-22    定时器串联长时间延时结构    在图5-23中，以定时器T1的设定时间作为计数器C100的输入脉冲信号，这样延时时间就是T1设定值的若干倍（图5-23中为4倍）。

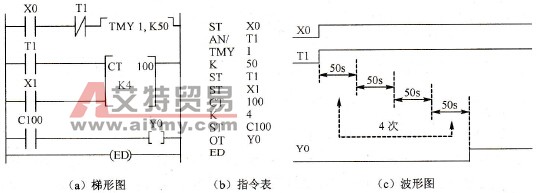

    图5-23    定时器和计数器联用长时间延时结构    在图5-24中，以内部特殊继电器R901E（1 min时钟）作为计数器C100的输入信号，这样延时时间就是若干分钟（图5-24中为6个脉冲时间）。如果一个计数器不能满足要求，可以将计数器串联使用，即用前一个计数器的触点作为后一个计数器的输入脉冲信号，实现一个更长时间的延时。

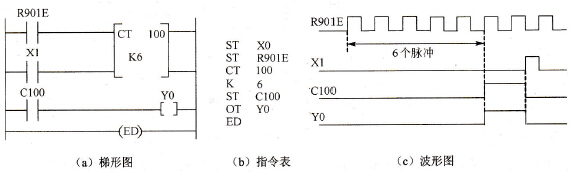

    图5-24    计数器长时间延时结构
