CP1H型PLC的单字N位左移(NASL)、双字N位倍长左移(

来源：艾特贸易2017-06-05

简介单字 N 位左移 (NASL) 、双字 N 位倍长左移 (NSLL) 指令 ①指令说明。指令说明如下。 ②指令使用举例。双字 N 位倍长左移 (NSLL) 指令使用如图 8-18 所示。当常开触点 0.00 触点闭合时， NS

    单字N位左移(NASL)、双字N位倍长左移(NSLL)指令    ①指令说明。指令说明如下。

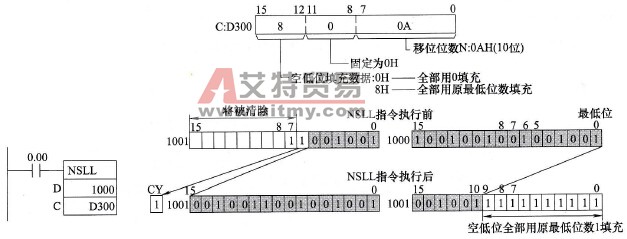

CP1H型PLC的单字N位左移(NASL)、双字N位倍长左移(NSLL)指令说明     ②指令使用举例。双字N位倍长左移(NSLL)指令使用如图8-18所示。    当常开触点0.00触点闭合时，NSLL指令执行，将1001CH、1000CH通道32位数据往左移动10位，高位移出的9位数据被删除，最后移出的一位数据1移入CY位，低位空出的10位全部用原最低位数1填充。
双字N位倍长左移(NSLL)指令使用举例     图8-18    双字N位倍长左移(NSLL)指令使用举例
