CP1H型PLC的单字N位右移(NASR)、双字N位倍长右移(

来源：艾特贸易2017-06-05

简介单字 N 位右移 (NASR) 、双字 N 位倍长右移 (NSRL) 指令 ①指令说明。单字 N 位右移 (NASR) 、双字 N 位倍长右移 (NSRL) 指令说明如下。 ②指令使用举例。双字 N 位倍长右移 (NSRL) 指令使用如图

    单字N位右移(NASR)、双字N位倍长右移(NSRL)指令    ①指令说明。单字N位右移(NASR)、双字N位倍长右移(NSRL)指令说明如下。

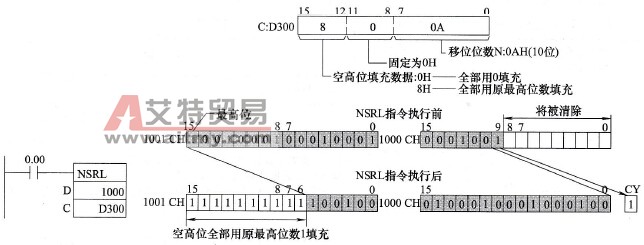

CP1H型PLC的单字N位右移(NASR)、双字N位倍长右移(NSRL)指令说明     ②指令使用举例。双字N位倍长右移(NSRL)指令使用如图8-19所示。    当常开触点0. 00触点闭合时，NSRL指令执行，将1001CH、1000CH通道32位数据往右移动10位，低位移出的9位数据被删除，最后移出的一位数据1移入CY位，高位空出的10位全部用原最高位数1填充。
双字N位倍长右移(NSRL)指令使用举例     图8-19    双字N位倍长右移(NSRL)指令使用举例
