FX2N系列PLC的FX-4AD模拟量输入模块介绍

    FX2N系列中有关模拟量的特殊功能模块有：FX2N-2AD（2路模拟量输入）、FX2N-4AD(4路模拟量输入)、FX2N-8AD（8路模拟量输入）、FX2N-4AD-PT（4路热电阻直接输入）、FX2N-4AD-TC(4路热电偶直接输入)、FX2N-2DA(2路模拟量输出)、FX2N-4DA(4路模拟量输出)和FX2N-2LC(2路温度PID控制模块)等。    1) FX-4AD概述    FX-4AD模拟量输入模块是FX系列专用的模拟量输入模块。该模块有4个输入通道(CH)，通过输入端子变换，可以任意选择电压或电流输入状态。电压输入时，输入信号范围为DC-10～+10 V，输入阻抗为200 kΩ，分辨率为5 mV;电流输入时，输入信号范围为DC-20～+20 mA，输入阻抗为250Ω，分辨率为20μA。    FX-4AD将接收的模拟信号转换成12位二进制的数字量，并以补码的形式存于16位数据寄存器中，数值范围是-2 048～+2 047。它的传输速率为15 ms／KB，综合精度为量程的1%。    FX-4AD的工作电源为DC24 V，模拟量与数字量之间采用光电隔离技术，但各通道之间没有隔离。FX-4AD消耗PLC主单元或有源扩展单元5V电源槽30 mA的电流。FX-4AD占用基本单元的8个映像表，即在软件上占8个I/O点数，在计算PLC的I/O时可以将这8个点作为PLC的输入点来计算。    2) FX-4AD的接线    FX-4AD的接线如图6-29所示，图中模拟输入信号采用双绞屏蔽电缆与FX-4AD连接，电缆应远离电源线或其他可能产生电气干扰的导线。如果输入有电压波动，或在外部接线中有电气干扰，可以接一个0. 1～0. 47 μF(25 V)的电容。如果是电流输入，应将端子V+和I+连接。FX2N-4AD接地端与PLC主单元接地端连接，如果存在过多的电气干扰，再将外壳接地端FG和FX-4AD接地端连接。    3) FX-4AD缓冲寄存器(BFM)的分配    FX-4AD模拟量模块内部有一个数据缓冲寄存器区，它由32个16位的寄存器组成，编号为BFM#0～#31，其内容与作用如表6-1所示。数据缓冲寄存器区内容，可以通过PLC的FROM和T0指令来读、写。

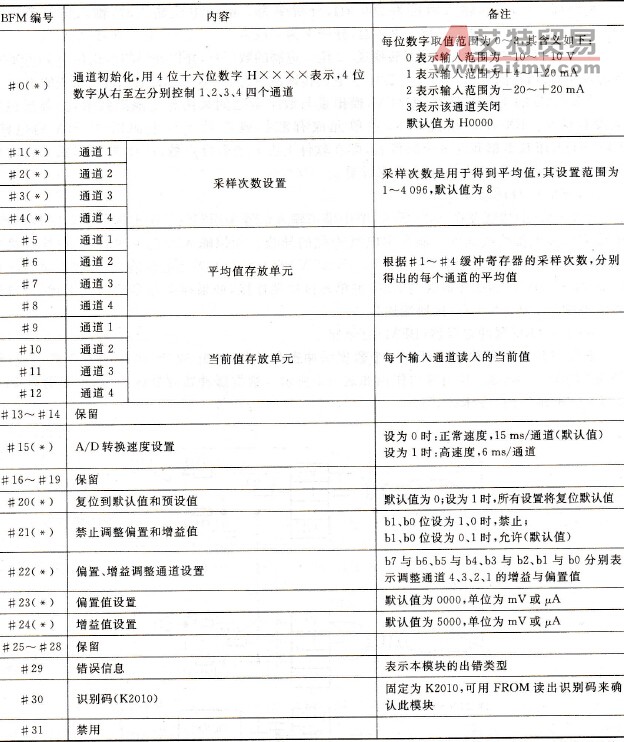

    图6-29    FX-4AD的接线图    表6-1    FX-4AD缓冲寄存器(BFM)的分配
    注：带(*)的缓冲寄存器可用T0指令写入，其他可用FROM指令读出；偏置值是指当数字输出为0时的模拟量输入值；增益值是指当数字输出为+1000时的模拟量输入值。
