FX2N系列PLC的FX-2DA模拟量输出模块介绍

    1) FX-2DA概述    FX-2DA模拟量输出模块也是FX系列专用的模拟量输出模块。该模块将12位的数字值转换成相应的模拟量输出。FX-2DA有2路输出通道，通过输出端子变换，也可任意选择电压或电流输出状态。电压输出时，输出信号范围为DC-10～+10 V，可接负载阻抗为1kΩ～1MΩ，分辨率为5mV，综合精度0.1 V;电流输出时，输出信号范围为DC+4～+20 mA，可接负载阻抗不大于250Ω，分辨率为20 μA，综合精度0.2 mA。    FX-2DA模拟量模块的工作电源为DC24 V，模拟量与数字量之间采用光电隔离技术。FX-2AD模拟量模块的2个输出通道，要占用基本单元的8个映像表，即在软件上占8个I/O点数，在计算PLC的I/O时可以将这8个点作为PLC的输出点来计算。    2) FX-2DA的接线    FX-2DA的接线如图6-30所示，图中模拟输出信号采用双绞屏蔽电缆与外部执行机构连接，电缆应远离电源线或其他可能产生电气干扰的导线。当电压输出有波动或存在大量噪声干扰时，可以接一个0. 1～0. 47 μF(25 V)的电容。对于是电压输出，应将端子I+和VI一连接。FX2N-2DA接地端与PLC主单元接地端连接。

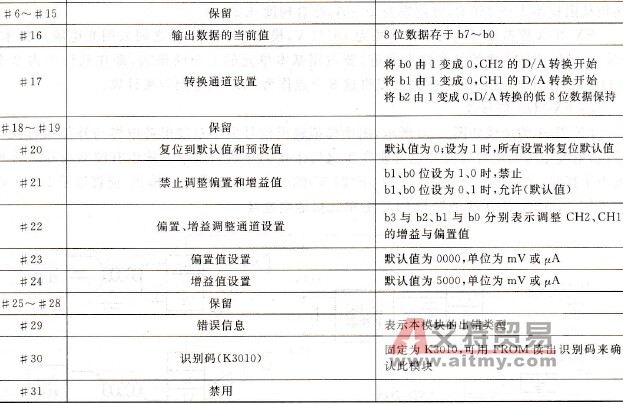

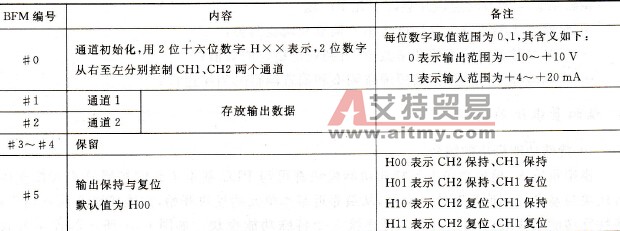

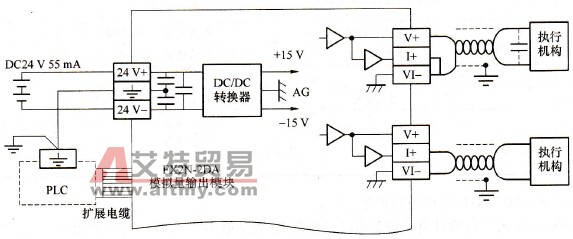

    图6-30    FX-2DA的接线图    3) FX-2DA的缓冲寄存器(BFM)分配    FX-2DA模拟量模块内部有一个数据缓冲寄存器区，它由32个16位寄存器组成，编号为BFM#0～#31，其内容与作用如表6-2所示。数据缓冲寄存器区的内容可以通过PLC的FROM和TO指令来读、写。    表6-2    FX-2DA缓冲寄存器(BFM)的分配

    4) FX-2DA偏置与增益的调整    FX-2DA出厂时偏置值和增益值已经设置成：数字值为0～4 000，电压输出为0～10 V。当FX-2DA用作电流输出时，必须重新调整偏置值和增益值。偏置值和增益值的调节是对数字值设置实际的输出模拟值，可通过FX-2DA的容量调节器，并使用电压和电流表来完成。    增益值可设置为0～4 000的任意数字值。但是，为了得到12位的最大分辨率，电压输出时，对于10 V的模拟输出值，数字值调整到4 000;电流输出时，对于20 mA的模拟输出值，数字值调整到4 000。    偏置值也可根据需要任意进行调整。但一般情况下，电压输入时，偏置值设为0V;电流输入时，偏置值设为4 mA。    调整偏置与增益时应该注意以下几个问题：    ·对通道1和通道2分别进行偏置调整和增益调整；    ·反复交替调整偏置值和增益值，直到获得稳定的数值；    ·当调整偏置、增益时，按照增益调整和偏置调整的顺序进行。
