CP1H型PLC的多位传送(XFRB)指令说明

来源：艾特贸易2017-06-05

简介①指令说明。指令说明如下。 ②指令使用举例。多位传送 ( XFRB) 指令使用如图 8-3 所示。 D100 通道（ C 通道）中的数据为 1406H （十六进制），高 8 位指定的传送位数为 14H ，即十进制

    ①指令说明。指令说明如下。
CP1H型PLC的多位传送(XFRB)指令说明     ②指令使用举例。多位传送( XFRB)指令使用如图8-3所示。D100通道（C通道）中的数据为1406H（十六进制），高8位指定的传送位数为14H，即十进制20，次高4位指定的D通道开始位编号为0，低4位指定的S通道开始位编号为6。当0.00常开触点闭合时，XFRB指令执行，将200通道第6位开始的20位数据（位数不够时取邻高通道的数据）送入300通道第0位开始的20位中（位数不够时存邻高通道中）。

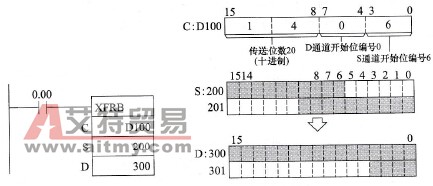

多位传送(XFRB)指令使用举例     图8-3    多位传送(XFRB)指令使用举例
