CP1H型PLC的移位寄存器(SFT)指令说明

来源：艾特贸易2017-06-05

简介移位寄存器 (SFT) 指令 ①指令说明。指令说明如下。 ②指令使用举例。移位寄存器 (SFT) 指令使用如图 8-10 所示。当 P_1s 脉冲触点由 OFF ON （上升沿）时， SFT 指令执行，将 1000 ～ 1002C

    移位寄存器(SFT)指令    ①指令说明。指令说明如下。

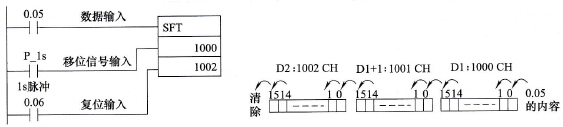

CP1H型PLC的移位寄存器(SFT)指令说明     ②指令使用举例。移位寄存器(SFT)指令使用如图8-10所示。    当P_1s脉冲触点由OFF→ON（上升沿）时，SFT指令执行，将1000～1002CH的数据都往左移1位，1002CH（最高通道）的最高位被移出清除，若这时常开触点0.05触点处于闭合，则0.05的内容为1，它被移人1000CH（最低通道）的最低位。P_1s脉冲触点每1秒钟输入一个上升沿，输入的数据就会往左移一位，48个秒脉冲过后，输入的数据就被移到1002CH的最高位。当常开触点0.06闭合时，1000～1002CH所有位被清0。
移位寄存器(SFT)指令使用举例     图8-10    移位寄存器(SFT)指令使用举例
