CP1H型PLC的符号比较指令说明

    符号比较指令的功能是将两个数据进行比较，比较结果为真时输出驱动信号。符号比较指令很多，可按以下方式分类。    a．根据比较符号不同，可分为=（等于）、<>（不等于）、<（小于）、<=（小于或等于）、>（大于）、>=（大于或等于）共六种。    b．根据指令的连接方式不同，可分为LD型、AND型和OR型，这三种类型梯形图指令是相同的。    c．根据比较数据长度不同，可分为普通型（16位）和倍长型（32位）。    d．根据比较数据有无符号，可分为无符号型和有符号型。对于有符号数，其最高位为1表示本数为负数，最高位为0表示本数为正数。    ①指令符号。符号比较指令的符号格式如下。
    例如，32位有符号数据的比较指令如下。

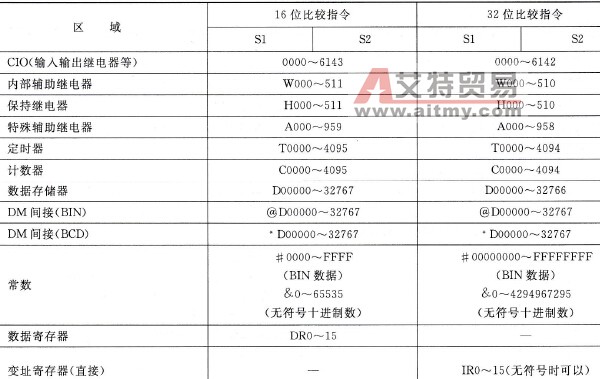

    指令符号中的功能号328由编程软件自动生成，要得到上方的指令符号，既可在CX-P软件中输入“>=SL D100 D200”，也可输入“328 D100 D200”。上述指令在执行时，如果D101、D100>=D201、D200时，指令会输出驱动信号，使输出端连接的元件或指令工作。    ②指令操作数范围。符号比较指令的操作数S1、S2的选择范围如下。

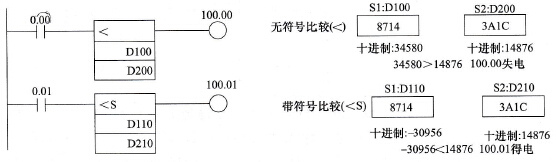

    ③指令使用举例。符号比较指令使用如图8-4所示。    当0. 00常开触点闭合时，<指令执行，如果D100中的数据为8714H（十六进制数，转换成十进制数为34580）、D200中的数据为3A1CH(十六进制数，转换成十进制数为14876)，由于34580>14876，故<指令执行结果为假，不会输出驱动信号，100. 00线圈处于失电；当0. 01常开触点闭合时，<S指令执行，如果D110中的数据为8714H、D210中的数据为3A1CH，<S指令会将两个数据当作有符号数，8714H转换成十进制有符号数为-30956，3A1CH转换成十进制有符号数为14876，因为-30956<14876，故<S指令执行结果为真，会输出驱动信号，100. 01线圈得电。
    图8-4    符号比较指令使用举例
