CP1H型PLC的左右移位寄存器(SFTR)指令说明

来源：艾特贸易2017-06-05

简介左右移位寄存器 (SFTR) 指令 ①指令说明。指令说明如下。 ②指令使用举例。左右移位寄存器 (SFTR) 指令使用如图 8-11 所示。当常开触点 0.00 触点闭合时，由于 H0 通道的复位输入位 (H0

    左右移位寄存器(SFTR)指令    ①指令说明。指令说明如下。
CP1H型PLC的左右移位寄存器(SFTR)指令说明     ②指令使用举例。左右移位寄存器(SFTR)指令使用如图8-11所示。    当常开触点0.00触点闭合时，由于H0通道的复位输入位(H0. 15)为0、移位信号输入位为1、移位方向位为1，故SFTR指令执行时会进行左移位，D100～D102通道的数据都往左移一位，H0通道的数据输入位的数据会移人D100的最低位，D102的最高位数据会移入进位标志(CY)位中。    如果复位输入位H0. 15为1，移位信号输入位为1，当0.00触点闭合时，D100～D102所有位及CY位全被复位为0。

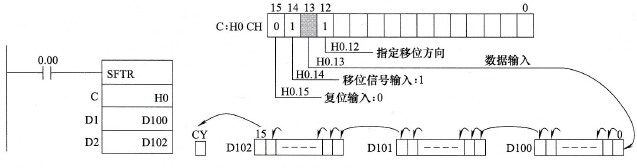

左右移位寄存器(SFTR)指令使用举例     图8-11    左右移位寄存器(SFTR)指令使用举例
