CP1H型PLC的非同步移位寄存器(ASFT)指令说明

来源：艾特贸易2017-06-05

简介非同步移位寄存器 (ASFT) 指令 ①指令说明。指令说明如下。 ②指令使用举例。非同步移位寄存器 (ASFT) 指令使用如图 8 12 所示。当常开触点 0.00 触点闭合时，由于 HO 通道的清除标志位

    非同步移位寄存器(ASFT)指令    ①指令说明。指令说明如下。

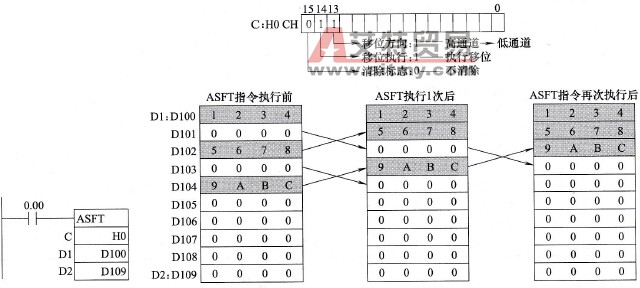

CP1H型PLC的非同步移位寄存器(ASFT)指令说明     ②指令使用举例。非同步移位寄存器(ASFT)指令使用如图8 12所示。    当常开触点0.00触点闭合时，由于HO通道的清除标志位(H0. 15)为0、移位执行标志位为1、移位方向标志位为1，故SFTR指令会对数据进行高通道一低通道移位，D100～D109通道中所有非0000H的数据都往邻低通道移动一个通道，如D102的数据5678H移到D101中，D104的数据9ABCH移到D103中。如果0.00触点再闭合一次，SFTR指令会再次执行，D100～D109通道中所有非0000H的数据都往邻低通道再移动一个通道，这样做可将非0000H数据排到一起。
非同步移位寄存器(ASFT)指令使用举例    图8-12    非同步移位寄存器(ASFT)指令使用举例
