CP1H型PLC的无符号表格比较(BCMP)指令说明

来源：艾特贸易2017-06-05

简介无符号表格比较 (BCMP) 指令 ①指令说明。指令说明如下。 ②指令使用举例。无符号表格比较 (BCMP) 指令使用如图 8-8 所示。当 0.00 常开触点闭合时， BCMP 指令执行，将 D100 通道的数据与

    无符号表格比较(BCMP)指令    ①指令说明。指令说明如下。

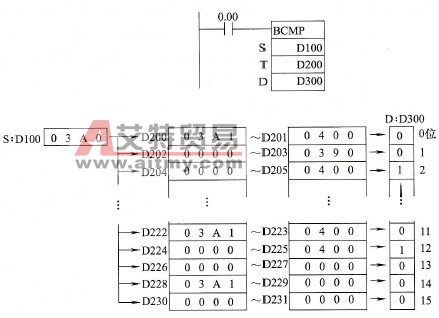

CP1H型PLC的无符号表格比较(BCMP)指令说明     ②指令使用举例。无符号表格比较(BCMP)指令使用如图8-8所示。    当0.00常开触点闭合时，BCMP指令执行，将D100通道的数据与D200～D231通道中的16组数据进行比较，若在某组数据范围内，则将D300通道的对应位置1，不在某组数据范围内时对应位为0。图中D100的数据03AOH在第2组(D204、D205)和第12组数据范围内，则D300的第2位、第12位均被置1。    如果T的某组通道的下限值大于上限值，D通道对应位为0，例如第14组D228的下限值为03A1、D229的上限值为0000，虽然数据03AOH在其范围内，但对应的D通道14位仍为0。
无符号表格比较(BCMP)指令使用举例     图8-8    无符号表格比较(BCMP)指令使用举例
