CP1H型PLC的扩展表格间比较(BCMP2)指令说明

来源:艾特贸易2017-06-05

简介扩展表格间比较 (BCMP2) 指令 ①指令说明。指令说明如下。 ②指令使用举例。扩展表格间比较 (BCMP2) 指令使用如图 8-9 所示。 图 8-9 扩展表格间比较 (BCMP2) 指令使用举例 当 0.00 常开触点

    扩展表格间比较(BCMP2)指令    ①指令说明。指令说明如下。
CP1H型PLC的扩展表格间比较(BCMP2)指令说明
    ②指令使用举例。扩展表格间比较(BCMP2)指令使用如图8-9所示。

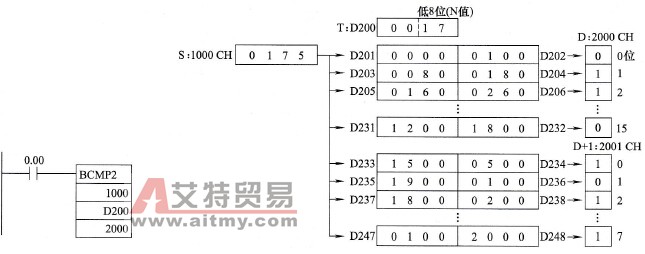

扩展表格间比较(BCMP2)指令使用举例
    8-9    扩展表格间比较(BCMP2)指令使用举例    0.00常开触点闭合时,BCMP2指令执行,由于D200的低8位值为17H(十进制为23),故将D201D248通道分作24组,再将1000CH中的数据与D201D248通道中的24组数据进行比较,若在某组数据范围内,则将2000通道的对应位置1,否则对应位为0。图中100CH中的数据0175H在第1(D203D204)、第2(D205D206)、第16(D233D234)、第18(D237D238)和第23(D247D248)的数据范围内,则2000CH的第12位、2001CH的第027位均被置1
