FP0的F113 (WBSL)指令

    F113 (WBSL)是将一个数据块（数据存储区域）中的十六进制数左移一位的指令，其功能是将首单元D1到末单元D2规定的数据块中十六进制数左移一位（4位二进制）。数据左移后，末单元D2中的最高位（4位二进制）数据移出，首单元D1中的最低位（4位二进制）数据变为0，首单元D1和末单元D2必须为同一类型的操作数，且D1≤D2，指令格式及操作数范围如表4-104所示。    表4-104    指令格式及操作数范围

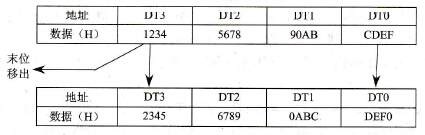

    当触发信号X0接通时，将从数据寄存器DT0到DT3的数据存储区域中的十六进制数左移一位（4位二进制）。数据左移后，末单元DT3中的最高位（4位二进制）数据移出，首单元DT0中的最低位（4位二进制）数据变为0，如图4-80所示。
    图4-80    左移指令的执行结果
